Ühendage HQ kaamera
Toimingud
- 1.

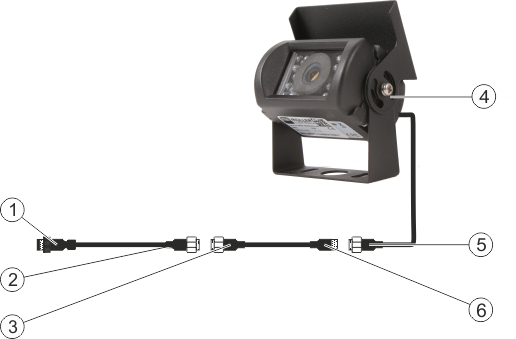

- Ühendage kaablid omavahel, nagu joonisel on näidatud. Pöörake seejuures tähelepanu kaabli pikkusele.
- 2.
- ETTEVAATUST! Kaabli paigaldamisel veenduge, et ei tekiks murdekohti ja et keegi kaabli tõttu ei komistaks.
- 3.
- Paigaldage kaabel. Veenduge, et kaabel ulatub vabalt terminalini ning see ei tule töö käigus terminali küljest ära.
- 4.
- Kinnitage kaabel kaasasolevate kaabliköidistega.
- 5.
- Kinnitage kaamera. Selleks kasutage puurišablooni lühijuhendist, mille leiate valgest karbist.
- 6.
- Ühendage kaamera terminaliga. Kasutage selleks ühendust CAM.
- 8.
- Kui ühendate kaabli terminali küljest lahti, siis kasutage lahti jääva pistiku kaitseks kaasasolevat kummitihendit.
