Traktoriprofiili haldamine

Traktoriprofiili eesmärgiks on määrata terminalil tähtsad tunnused traktori jaoks, millele terminal on paigaldatud.


Sellel on järgmised eelised.
▪
Saate terminali kasutada mitmel traktoril. Igal traktori vahetamisel saate aktiveerida sobiva traktoriprofiili.
▪
Isegi siis, kui terminal on alati traktorile paigaldatud, võib ühele traktorile luua mitu profiili.


Saate kasutada 1–31 traktoriprofiili.
Traktoriprofiilide arv sõltub mitmest tegurist:
▪
Terminali otstarve
–
Kui lülitate lisaseadet käsitsi või kasutate lisaseadet, mille puhul ei ole iga sentimeeter oluline, piisab ühele traktorile ühest traktoriprofiilist.
–
Kui te ei kasuta rakendust TRACK-Leader ega rakendust SECTION-Control, ei pruugi traktoriprofiile üldse vaja olla.
▪
Soovitud täpsus
–
Kui töötate rakendusega SECTION-Control ja ISOBUS-külvimasinate või taimekaitsepritsidega, siis on otsustava tähtsusega GPS-vastuvõtja ja haakeseadise vahekaugus. Seetõttu on vajalik profiil, mille abil saab mõõta geomeetrilist kaugust alumise lülini, ja profiil, mille abil saab mõõta kaugust haakeaasani.
▪
Erineva varustuse ja erineva geomeetriaga traktorite arv.


Iseliikuvate masinatega (nt taimekaitsepritsidega) peate kasutama alljärgnevate sätetega traktoriprofiili:
▪
Parameeter „Ühendus ISOBUS-TC-ga?“ – veenduge, et see parameeter on õigesti seadistatud.
▪
Parameeter „Kiirus“
–
GPS-vastuvõtja – kui terminaliga on ühendatud GPS-vastuvõtja ja seda kasutatakse kiiruse mõõtmiseks.
–
Rattaandur, radariandur CAN-siini kaudu – kui ISOBUS-juhtseadise signaalijaoturiga on ühendatud kiiruseandur, saate selle sätte abil kasutada rakenduse Tractor-ECU kiirusenäitu.
▪
Geomeetria: iseliikuvate masinate korral sisestatakse geomeetria reeglina põllupritsi juhtseadises. Selleks ärge sisestage kaugusi rakenduses Tractor-ECU.

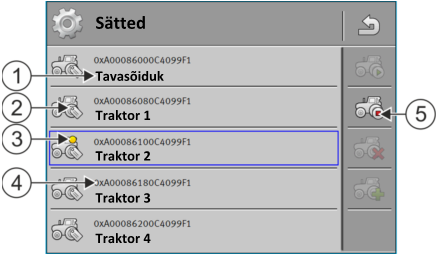

 1
Traktoriprofiili nimi
 4
Traktoriprofiili ISO-nimi
(Keskmised arvud on profiilidel erinevad)
 2
Traktori sümbol
 5
Funktsioonisümbolid.
Kui on aktiveeritud vähemalt üks traktoriprofiil, kuvatakse ekraanil ainult sümbol „Lõpp“.
 3
Traktoriprofiili olek:
roheline = profiil on aktiveeritud;
kollane = profiil aktiveeritakse pärast terminali uuesti käivitamist.




Funktsioonisümbol
Funktsioon
 Speedsource_Intern neu
Loob uue traktoriprofiili.
 Speedsource_Intern start
Aktiveerib märgitud traktoriprofiili.
 Speedsource_Intern stop
Inaktiveerib traktoriprofiili.
 Speedsource_Intern edit
Valib traktoriprofiilis salvestatud parameetri.
 Speedsource_Intern löschen
Kustutab traktoriprofiili.



Toimingud



1.
 Tecu – Avage rakendus Tractor-ECU.
2.
Puudutage valikut „Sätted“.
⇨
Kuvatakse olemasolevad traktoriprofiilid.
⇨
Kui traktoriprofiil on aktiveeritud, on enamik funktsioonisümbolitest hallid.
3.
Ühel lehel võidakse kuvada kuni viis traktoriprofiili. Ülejäänud profiilide vaatamiseks libistage sõrmega ekraanil alt üles.
4.
Traktoriprofiili muutmiseks või uue profiili loomiseks peate aktiveeritud traktoriprofiili inaktiveerima.
