Parámetro
Nombre
Nombre del VECU.
Computadora de abordo externa
Si conecta una computadora de abordo o un sensor agronómico a la interfaz serial, deberá elegir el modelo correspondiente dentro de este parámetro.
La lista incluye los siguientes dispositivos:
- ▪
- Computadoras de abordo que se comunican a través de cualquiera de los protocolos ASD o LH5000 y pueden comunicarse con el terminal. Póngase en contacto con Müller-Elektronik y siga los pasos al final de este capítulo si desea conectar una computadora de abordo que utiliza estos protocolos pero no aparece en la lista.
- ▪
- Sensores agronómicos que se pueden conectar a la interfaz serial del terminal.
- ▪
- AMABUS. Tenga en cuenta que para la conexión del AMABUS se requiere un cable especial, Artículo n.º: 30322572
Procedimiento
Para actualizar la lista de las computadoras de abordo:
- þ
- Ha contactado a Müller-Elektronik y obtenido un dispositivo USB con el archivo de instalación.
- þ
- La aplicación Virtual ECU está cerrada.
- 1.
- Inserte el dispositivo USB en el terminal.
- 2.
- Inicie la aplicación Virtual ECU.
- ⇨
- Aparece el siguiente mensaje: “¿Desea actualizar la lista de las computadoras de abordo externas?”
- 3.
- Seleccione “Sí” para actualizar la lista.
- 4.
- Confirme.
- 5.
- Reinicie el terminal.
- ⇨
- Seleccione ahora las computadoras de abordo añadidas.
Tipo de equipo
Utilice este parámetro para determinar el tipo de máquina agrícola usada.
Existen los siguientes tipos de equipos:
- ▪
- Sembradora
- ▪
- Fertilizadora
- ▪
- Pulverizador
- ▪
- Labrado
Tipo de acoplamiento
Utilice este parámetro para determinar el tipo de acoplamiento del implemento.
Existen los siguientes tipos de acoplamientos:
- ▪
- desconocido
- ▪
- Barra de tiro
- ▪
- Arrastre tripuntal
- ▪
- Acople tripuntal
- ▪
- Gancho de tracción
- ▪
- Horquilla
- ▪
- Acoplamiento tipo pitón
- ▪
- Boca de tracción
- ▪
- Enganche esférico
Tipo de máquina
Este parámetro influye en la reacción de la barra de trabajo a la flecha en TRACK-Leader. La configuración posibilita un registro más preciso de las áreas procesadas en curvas.
Tras cada cambio es necesario ajustar la geometría.
Valores posibles:
- ▪
- “Suspendido”
- Configuración para implementos que están arrastrados al enganche tripuntal del tractor.
- ▪
- “Arrastre”
- Configuración para implementos agrícolas arrastrados por un tractor. La barra de trabajo es guiada como un remolque detrás de un tractor.
Ancho de trabajo
Este parámetro indica el ancho de trabajo configurado del dispositivo.
Número de secciones
Introduzca aquí la cantidad de secciones controlables de la máquina. En el caso del pulverizador se trata de las válvulas de las secciones; en la fertilizadora o la sembradora podrían ser los dosificadores, por ejemplo.
Este parámetro está destinado a transferir el número correcto de secciones al módulo SECTION-View para poder controlarlas manualmente.
Cada sección aparece como una parte de la barra de trabajo en la pantalla de trabajo.
Secciones
Abre una pantalla en la que podrá introducir el ancho de cada sección de la máquina.
Geometría

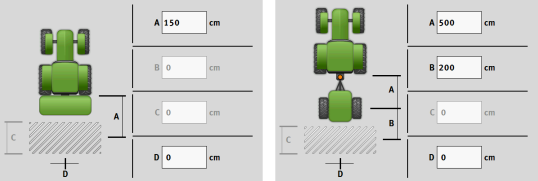

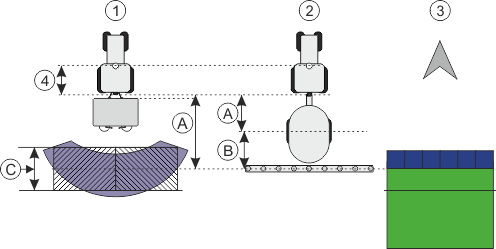

La geometría incluye una serie de dimensiones que ayudan a una representación correcta del conjunto de vehículos en TRACK-Leader y a la determinación de su posición.
Para acceder a la geometría, toque el símbolo de función:
TRAMLINE-View
TRAMLINE-View incluye parámetros para mostrar correctamente los carriles en TRACK-Leader en caso de emplear sembradoras.
Para el uso de TRAMLINE-View debe estar activada la licencia “TRAMLINE-Management”.
Para acceder a TRAMLINE-View, toque sobre el símbolo de función:
Parámetro:
- ▪
- “Ritmo de carriles”
- Define el ritmo de carriles, con el que se opera.
- ▪
- “Inicio de trabajo”
- Define en qué lugar del campo empezar el trabajo.
- ▪
- “Ini. med. ancho de trab.”
- Define si el primer cruce tras el inicio del trabajo se efectúa solamente con medio ancho de trabajo.
