Conectar la video cámara NQ
Procedimiento
- 1.

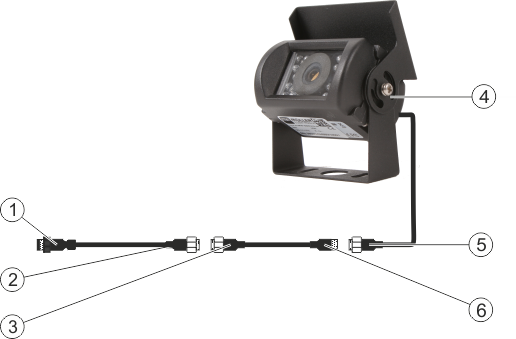

- Conecte los cables como se indica en la figura. Tenga en cuenta la longitud del cable.
- 2.
- ¡PRECAUCIÓN! Al realizar la instalación del cable, asegúrese de que no se doble ni se dañe y que nadie pueda tropezar con el mismo.
- 3.
- Realice la instalación del cable. Asegúrese de que el cable tenga la longitud suficiente para llegar al terminal y no se desconecte durante el funcionamiento.
- 4.
- Asegúrelo el cable con los sujetacables proporcionados.
- 5.
- Asegure la video cámara. Para ello, utilice la plantilla de perforaciones de la guía rápida en la caja blanca.
- 6.
- Conecte la video cámara al terminal. Utilice para ello la conexión CAM.
- 8.
- Si desconecta el cable del terminal, utilice la junta de goma proporcionada para aislar el conector expuesto.
