Ierīču izkārtojuma konfigurēšana

Ierīču izkārtojums parāda, no kura ISOBUS darba datora terminālis ielādē pievienoto lauksaimniecības ierīču ģeometriju. Ģeometrija ir svarīga, lai, izmantojot GPS signālus, aprēķinātu visu ierīces elementu pozīciju. Tikai tā var veikt precīzu vadību pa paralēlām sliedēm un sekciju pārslēgšanu.

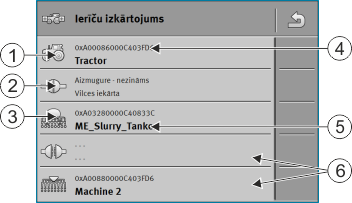

	Traktora simbols		Traktora ISO nosaukums
	Ir izveidots traktora un darba datora savienojums – savienotās ierīces.		Darba datora nosaukums
	ISOBUS darba datora simbols		Ne visām sarakstā esošajām ierīcēm ir jābūt savienotām. – atvienotās ierīces.

Vienkāršu sistēmu gadījumā terminālis ierīču izkārtojumu var iestatīt automātiski. Pirmām kārtām tad, ja ME terminālis ir vienīgais, kurā ir informācija par traktora ģeometriju.

Tālāk minētajos gadījumos varētu būt svarīgi ierīču izkārtojumu iestatīt manuāli:

▪: Ja traktora kabīnē ir uzstādīts traktora darba dators (Tractor-ECU), kurā ir saglabāta traktora ģeometrija. Tādā gadījumā jums ir jāizvēlas, kuru Traktor-ECU ierīču izkārtojumā saistīt ar citām ierīcēm: ME termināļa vai darba datora lietotni.

▪: Ja pašu ISOBUS darba datora sistēmu nevar izkārtot. Piemēram, ja traktors velk vairāk nekā vienu lauksaimniecības ierīci (piem., vircas izsmidzinātāju un sējmašīnu).

▪: Ja ISO-XML uzdevuma sākšanas laikā tiek pārtraukts savienojums ar ISOBUS darba datoru. Vairākumā gadījumu, tiklīdz ISOBUS darba dators tiek atkal pieslēgts, ierīču izkārtojums tiek iestatīts pareizi.

▪: Ja termināļa startēšanas laikā tiek parādīts šāds kļūdas ziņojums: “Ierīču izkārtojums ir nepilnīgs”.

▪: Ja sistēmā TRACK-Leader, startējot navigāciju, tiek parādīts šāds kļūdas ziņojums: “Ierīces dati vēl tiek ielādēti”. Ierīču izkārtojuma iestatīšana varētu šo problēmu novērst.

Darbību secība

Lietojumprogrammu ISOBUS-TC izmantojot režīmā “Standarta”, ierīču izkārtojumu varat konfigurēt šādi:

þ: Ir pieslēgti visi ISOBUS darba datori un virtuālie darba datori, kas vajadzīgi laukam.

1.: – atveriet lietojumprogrammu ISOBUS-TC.

2.: Pieskarieties opcijai “Ierīces”.

⇨: Parādās skats “Ierīces”.

3.: – atveriet ierīču izkārtojuma skatu.

⇨: Jūs esat atvēris skatu ar ierīču izkārtojumu.

⇨: Tiek rādīts saraksts ar visām pie ISOBUS pieslēgtajām ierīcēm. Starp ierīcēm tiek parādīti to savienotāji.

4.: Lai izvēlētos pirmo ierīci, pieskarieties augšējās rindas ierakstam.

5.: Otrajā vietā ir jābūt parādītai lauksaimniecības ierīcei, kas ir pieslēgta ME terminālim. Pieskarieties otrās ierīces rindai un izvēlieties to.

6.: Tagad starp abām ierīcēm ir jāizvēlas atbilstošs savienotājs. Pieskarieties rindai starp ierīcēm un izvēlieties katrai ierīcei atbilstošu savienotāju.

7.: – izejiet no šā skata, lai saglabātu ievadītās vērtības.
