Parametrs

Nosaukums

Virtuālā darba datora nosaukums.

Ārējais borta dators

Ja pie seriālās pieslēgvietas pieslēdzat borta datoru vai agronomisko sensoru, šajā parametrā ir jāatlasa modelis.

Sarakstā ietilpst šādas ierīces:

▪: Borta datori, kas var nodrošināt sakarus, izmantojot kādu no ASD vai LH5000 protokoliem, un var nodrošināt sakarus ar termināli. Ja vēlaties pieslēgt borta datoru, kas atbalsta šos protokolus, bet nav redzami sarakstā, sazinieties ar uzņēmumu Müller-Elektronik un veiciet šīs nodaļas beigās norādītās darbības.

▪: Agronomiskie sensori, kurus var pieslēgt termināļa seriālajai pieslēgvietai.

▪: AMABUS. Ņemiet vērā, ka AMABUS pieslēgšanai nepieciešams speciāls kabelis, artikula numurs: 30322572

Darbību secība

Borta datoru sarakstu atjaunina šādi:

þ: Jūs esat sazinājies ar uzņēmumu Müller-Elektronik un saņēmis USB datu nesēju ar instalācijas failu.

þ: Lietojumprogramma Virtual ECU ir aizvērta.

1.: Pievienojiet USB datu nesēju terminālim.

2.: Startējiet lietojumprogrammu Virtual ECU.

⇨: Tiek parādīts šāds ziņojums: “Vai vēlaties atjaunināt ārējo borta datoru sarakstu?”

3.: Lai atjauninātu sarakstu, atlasiet “Jā”.

4.: Apstipriniet.

5.: Vēlreiz startējiet termināli.

⇨: Tagad jūs varat atlasīt arī papildus pievienotos borta datorus.

Ierīces tips

Izmantojiet šo parametru, lai norādītu lauksaimniecības ierīces veidu.

Pastāv šādi ierīču tipi:

▪: Sējmašīna

▪: Mēslojuma kaisītājs

▪: Miglotājs

▪: Augsnes apstrāde

Savienojuma veids

Izmantojiet šo parametru, lai norādītu lauksaimniecības ierīces savienojuma veidu.

Ir iespējami šādi savienojuma veidi:

▪: nezināms

▪: vilces iekārta

▪: velkama 3 punktu

▪: piemontēta 3 punktu

▪: sakabes āķis

▪: skavas veida savienojums

▪: “Piton” tipa savienojums

▪: vilkšanas saistenis

▪: lodveida savienojums

Mašīnas modelis

Šis parametrs ietekmē, kā lietotnē TRACK-Leader darba josla seko bultiņai. Lai apstrādāto platību ieraksts līkumos būtu precīzāks, nepieciešams veikt konfigurēšanu.

Pēc jebkurām izmaiņām ir jāpielāgo arī ģeometrija.

Iespējamās vērtības:

▪: “pievienots”

: Iestatījums lauksaimniecības ierīcēm, kuras pievieno traktora trīspunktu sakabei.

▪: “velkams”

: Iestatījums lauksaimniecības ierīcēm, ko velk traktors. Darba josla tiek vadīta tāpat kā piekabinātā ierīce aiz traktora.

Darba platums

Šis parametrs parāda aprīkojumam iestatīto darba platumu.

Sekciju skaits

Šeit ievadiet skaitu, no cik izslēdzamām sekcijām sastāv mašīna. Miglotāja gadījumā tie ir sekciju vārsti, mēslojuma kaisītāja vai sējmašīnas gadījumā tās var būt, piemēram, dozēšanas ierīces.

Šis parametrs ir paredzēts, lai uz moduli SECTION-View nosūtītu pareizu sekciju skaitu, un tādējādi varētu sekciju pārslēgšanu veikt manuāli.

Katra sekcija darba skatā tiek parādīta kā darba joslas daļa.

Sekcijas

Atveriet skatu, kurā varat norādīt katras mašīnas sekcijas platumu.

Ģeometrija

Ģeometrijā ietilpst vairāki mērījumi, kas palīdz pareizi attēlot transportlīdzekļa pacēlumu lietotnē TRACK-Leader un noteikt tā pozīciju.

Lai atvērtu ģeometriju, pieskarieties funkcijas simbolam:

Atver mašīnas ģeometriju.

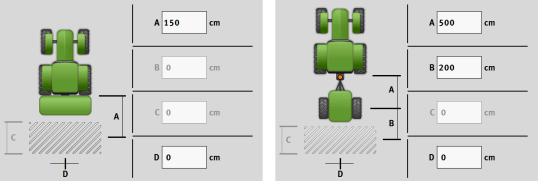

Skats ģeometrijas ievadei dažādiem mašīnas modeļiem

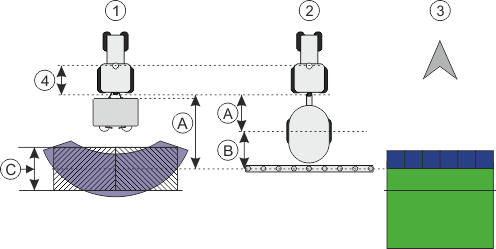

A	Pievienots: Attālums starp savienojuma punktu un mašīnas darba punktu. Velkams: Attālums starp savienojuma punktu un mašīnas griešanās punktu. Vienas ass piekabināmajām ierīcēm griešanās punkts atrodas ass vidū, tandēma piekabināmajām ierīcēm tas atrodas starp abām asīm. Sējmašīnām, kultivatoriem un citām augsnes apstrādes ierīcēm griešanās punkts jānosaka katrai atsevišķi.
B	Pievienots: Nav pieejams Velkams: Attālums starp mašīnas griešanās punktu un darba punktu.
C	Tikai mēslojuma kaisītājiem: Darba garums
D	Sānu novirze Ja pievienotā ierīce, skatoties braukšanas virzienā, ir nobīdīta pa kreisi, ievadiet negatīvu vērtību. Piemēram: – 50 cm.
