Kameras NQ pieslēgšana

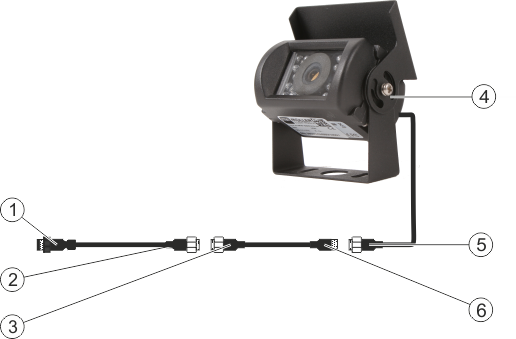

Kamera ar adaptera kabeli
Spraudnis pieslēgumam pie termināļa.
Pieslēgvieta D
Kamera
Pieslēgums pie adaptera kabeļa
Kameras spraudnis
Pieslēgums pie pagarinātāja kabeļa
Pieslēgums pie kameras spraudņa



Darbību secība



1.
Savienojiet kabeļus, kā parādīts attēlā. To darot, ņemiet vērā kabeļu garumus.
2.
UZMANĪBU! Izvietojot kabeli, pievērsiet uzmanību, lai neveidotos locījumi un lai izvietotie kabeļi neradītu paklupšanas risku.
3.
Izvietojiet kabeli. Pārliecinieties, ka kabelis sniedzas līdz terminālim un darba laikā netiks norauts.
4.
Nostipriniet kabeli ar komplektā iekļautajiem kabeļu savilcējiem.
5.
Nostipriniet kameru. Lai to izdarītu, izmantojiet urbumu šablonu, kas iekļauts īsajā pamācībā baltajā kārbā.
6.
Pieslēdziet kameru pie termināļa. Šim nolūkam izmantojiet pieslēgvietu D.
7.
Aktivizējiet kameru.
8.
Ja atvienojat kabeli no termināļa, nosedziet atvērto spraudni ar komplektā iekļauto gumijas blīvējumu.
