Raccorder la caméra NQ

Kamera NQ - Anschluss an Touch1200 - 3030249400

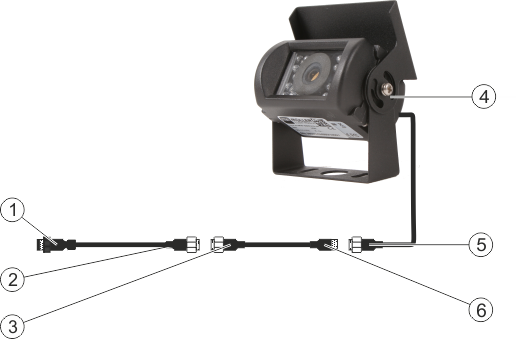

Caméra avec câble adaptateur

	Prise mâle de raccordement au terminal. Port D		Caméra
	Raccordement au câble adaptateur		Prise mâle de la caméra
	Raccordement au rallonge		Raccordement à la prise mâle de la caméra

Procédure

1.: Raccordez les câbles entre eux suivant l’illustration. Respectez les longueurs indiquées.

2.: ATTENTION! En disposant le rallonge, assurez-vous de l’absence de pliures et que personne ne puisse se prendre les pieds dans le câble.

3.: Installez le câble. Assurez-vous que le câble arrive jusqu'au terminal et qu'il ne soit pas déchiré durant la pose.

4.: Fixez avec les attache-câbles fournis.

5.: Fixez la caméra. Servez-vous du gabarit de perçage du guide rapide se trouvant dans le carton blanc.

6.: Raccordez la caméra Servez-vous du raccord D.

7.: Activez la caméra.

8.: Si vous débranchez le câble du terminal, utilisez le joint en caoutchouc fourni pour étanchéifier la prise mâle.
