Anbau- und Bedienungsanleitung - Geräteanordnung konfigurieren

Geräteanordnung konfigurieren

Die Geräteanordnung zeigt, aus welchen ISOBUS-Jobrechnern das Terminal die Geometrien der angeschlossenen landwirtschaftlichen Geräte lädt. Die Geometrie wird benötigt, um anhand des GPS-Signals die Position aller Geräteelemente zu berechnen. Nur so sind eine genaue Parallelführung und Teilbreitenschaltung möglich.

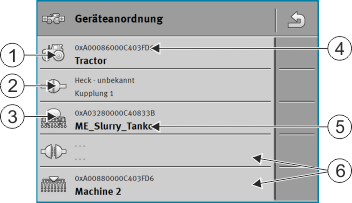

	Symbol des Traktors		ISO-Name des Traktors
	Verbindung zwischen Traktor und Jobrechner besteht - verbundene Geräte		Name des Jobrechners
	Symbol des ISOBUS-Jobrechners		Nicht alle Geräte in der Liste müssen verbunden werden. - getrennte Geräte

Bei einfachen Systemen kann das Terminal die Geräteanordnung automatisch einstellen. Vor allem, wenn das ME-Terminal das einzige ist, das die Geometrie des Traktors beinhaltet.

In folgenden Fällen könnte es jedoch nötig sein, die Geräteanordnung manuell einzustellen:

▪: Wenn in der Traktorkabine ein Traktor-Jobrechner (Tractor-ECU) montiert ist, in dem die Traktorgeometrie gespeichert ist. In diesem Fall müssen Sie entscheiden, welche Tractor-ECU in der Geräteanordnung mit anderen Geräten verbunden wird: die Applikation des ME-Terminals oder die des Jobrechners.

▪: Wenn das System die ISOBUS-Jobrechner nicht selbst anordnen kann. Zum Beispiel wenn der Traktor mehr als ein landwirtschaftliches Gerät zieht (z. B.: Güllewagen und Sämaschine).

▪: Wenn die Verbindung zu einem ISOBUS-Jobrechner unterbrochen wird, während ein ISO-XML-Auftrag gestartet ist. In den meisten Fällen wird die Geräteanordnung korrekt eingestellt, sobald Sie den ISOBUS-Jobrechner wieder anschließen.

▪: Wenn beim Start des Terminals diese Fehlermeldung erscheint: „Geräteanordnung unvollständig.“

▪: Wenn beim Start einer Navigation in TRACK-Leader die folgende Fehlermeldung erscheint: „Die Gerätedaten werden noch geladen.“ Die Einstellung der Geräteanordnung könnte das Problem beheben.

Vorgehensweise

So konfigurieren Sie die Geräteanordnung, wenn Sie die Applikation ISOBUS-TC im Modus „Standard“ benutzen:

þ: Alle ISOBUS-Jobrechner und virtuellen Jobrechner, die für Feld benötigt werden, sind angeschlossen.

1.: - Öffnen Sie die Applikation ISOBUS-TC.

2.: Tippen Sie auf „Geräte“.

⇨: Maske „Geräte“ erscheint.

3.: - Öffnen Sie die Geräteanordnung.

⇨: Sie haben die Maske mit der Geräteanordnung aufgerufen.

⇨: Eine Liste mit allen an ISOBUS angeschlossenen Geräten erscheint. Zwischen den Geräten erscheint deren Konnektoren.

4.: Tippen Sie auf den Eintrag in der obersten Zeile, um das erste Gerät auszuwählen.

5.: An zweiter Stelle sollte das landwirtschaftliche Gerät erscheinen, das an das ME-Terminal angeschlossen ist. Tippen Sie auf die Zeile mit dem zweiten Gerät und wählen Sie eines aus.

6.: Zwischen beiden Geräten müssen Sie nur noch den passenden Konnektor wählen. Tippen Sie auf die Zeile zwischen den Geräten und wählen Sie für jedes Gerät den passenden Konnektor aus.

7.: - Verlassen Sie die Maske, um die Eingaben zu speichern.
