Kamera NQ anschließen
Vorgehensweise
- 1.

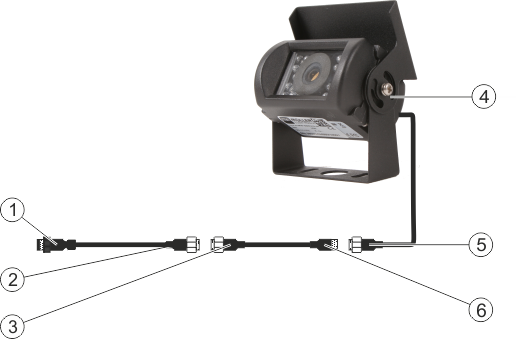

- Verbinden Sie die Kabel wie in der Abbildung dargestellt. Beachten Sie dabei die Kabellänge.
- 2.
- VORSICHT! Beim Verlegen des Kabels achten Sie darauf, dass die Kabel keine Knickstellen bilden und dass niemand über die verlegten Kabel stolpern kann.
- 3.
- Verlegen Sie das Kabel. Stellen sie sicher, dass das Kabel das Terminal erreicht und während der Arbeit nicht abgerissen wird.
- 4.
- Befestigen Sie das Kabel mit den beigelegten Kabelbindern.
- 5.
- Befestigen Sie die Kamera. Benutzen Sie hierzu die Bohrschablone aus der Kurzanleitung im weißen Karton.
- 6.
- Schließen Sie die Kamera an das Terminal an. Benutzen Sie dazu den Anschluss D.
- 8.
- Wenn Sie das Kabel vom Terminal trennen, benutzen Sie die beigelegte Gummidichtung, um den offenliegenden Stecker abzudichten.
