TANK-Control III - Kalibrierung planen

Kalibrierung planen

Bevor Sie mit der Kalibrierung beginnen, müssen Sie planen, bei welchen Schwimmerhöhen Sie den jeweiligen Füllstand eingeben möchten.

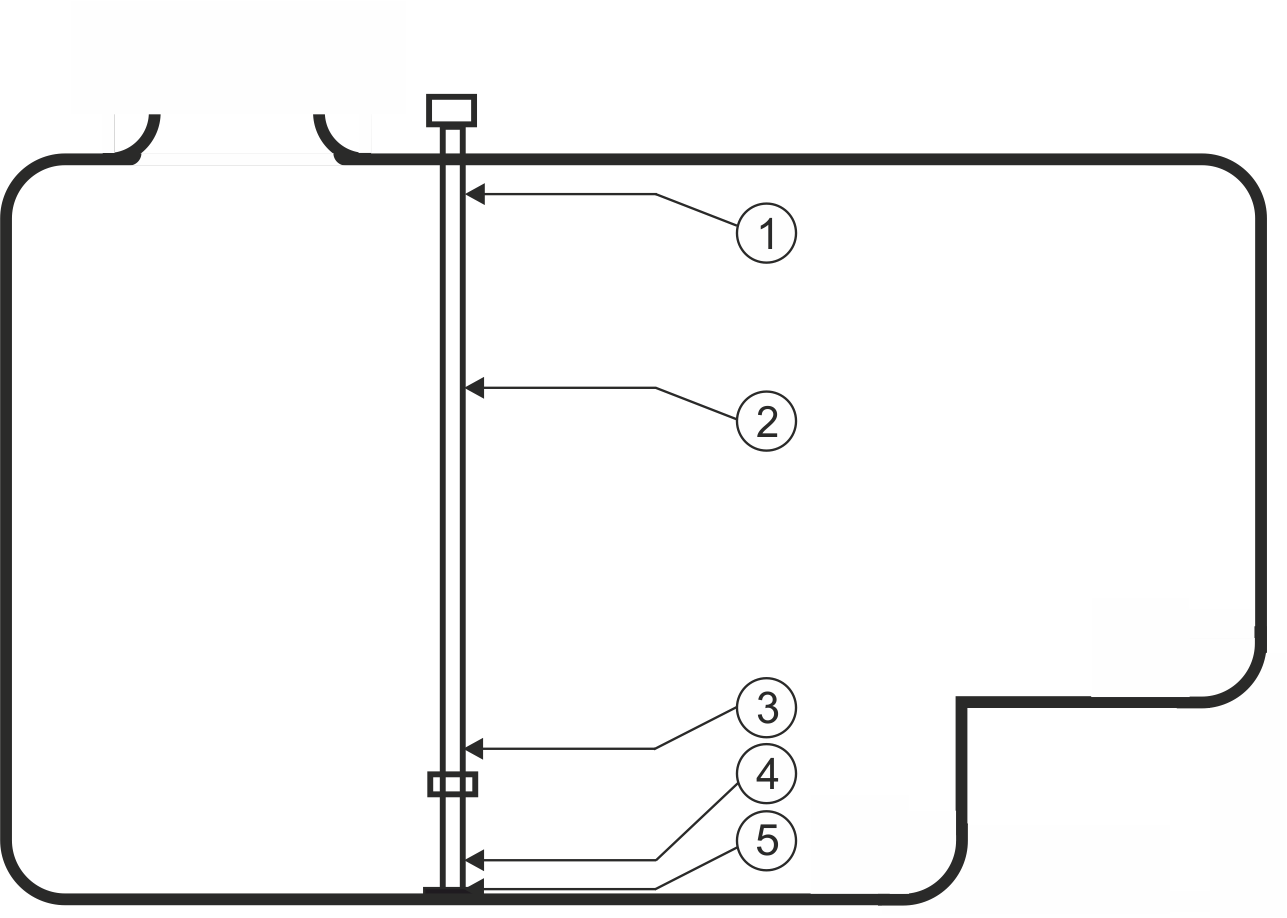

Mögliche Form eines Tanks mit Kalibrierungspunkten

	Maximaler Füllstand Kalibrierungspunkt 29		Kalibrierungspunkt 01
	z. B.: Kalibrierungspunkt 21		Kalibrierungspunkt 00
	Kalibrierungspunkt 02

Die folgende Tabelle zeigt Ihnen beispielhaft, wie eine geplante Kalibrierung aussehen kann. Die Werte können bei jedem Tank anders sein. Sie können die Füllstände bei den jeweiligen Schwimmerhöhen nicht planen. Die Füllstände hängen von der Größe und der Form des Tanks ab. Im Beispiel hat der Tank ein Fassungsvermögen von 7200 Litern.

Kalibrierungspunkt	Schwimmerhöhe	Möglicher Füllstand	Kalibrierungspunkt	Schwimmerhöhe	Möglicher Füllstand
0	15 mm	0 l (der Tank muss leer sein)	15	750 mm	3000 l
1	25 mm	30 l (die erste Schwimmerbewegung wird registriert)	16	800 mm	3200 l
2	100 mm	400 l	17	850 mm	3400 l
3	150 mm	600 l	18	900 mm	3600 l
4	200 mm	800 l	19	950 mm	3800 l
5	250 mm	1000 l	20	1000 mm	4000 l
6	300 mm	1200 l	21	1050 mm	4200 l
7	350 mm	1400 l	22	1100 mm	4400 l
8	400 mm	1600 l	23	1200 mm	4800 l
9	450 mm	1800 l	24	1300 mm	5200 l
10	500 mm	2000 l	25	1400 mm	5600 l
11	550 mm	2200 l	26	1500 mm	6000 l
12	600 mm	2400 l	27	1600 mm	6400 l
13	650 mm	2600 l	28	1700 mm	6800 l
14	700 mm	2800 l	29	1800 mm	7200 l (der maximale Füllstand ist erreicht)

So führen Sie die Planung durch:

1.: Überprüfen Sie, ob Ihr Tank Ausbuchtungen hat, da diese Einfluss auf die Höhe des Schwimmers nehmen.

2.: Beachten Sie, dass der Tank bei Kalibrierungspunkt 0 komplett entleert sein muss. Sie können die Schwimmerhöhe nicht selbst wählen.

3.: Beachten Sie, dass bei Kalibrierungspunkt 1 der Füllstand eingegeben werden muss, bei dem der Schwimmer die erste Bewegung registriert. Sie können die Schwimmerhöhe nicht selbst wählen.

4.: Beachten Sie, dass der Tank beim letzten Kalibrierungspunkt bis zum maximalen Füllstand befüllt sein muss. Der maximale Füllstand wird vom Hersteller des Tanks vorgegeben. Sie können die Schwimmerhöhe nicht selbst wählen.

5.: Überlegen Sie sich, wie viele Kalibrierungspunkte Sie verwenden möchten. Sie können insgesamt maximal 30 Kalibrierungspunkte verwenden.

6.: Überlegen Sie sich, bei welchen Schwimmerhöhen Sie den Füllstand eingeben möchten. Benutzen Sie möglichst gleichmäßige Abstände, z. B. alle 50 mm.

⇨: Sie können jetzt mit der Kalibrierung beginnen.
