Radsensor an der Felge montieren
Der Radsensor wird in folgenden Fällen an der Felge montiert:
- ▪
- Bei einer Anhängespritze - an der Felge der Anhängespritze.
- ▪
- Bei einer Anbauspritze und Traktor ohne Allradantrieb - an dem Vorderrad des Traktors.

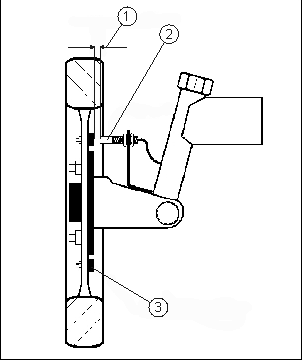

Die folgende Abbildung zeigt die Position des Radsensor und der Magnete an der Felge:
Position des Radsensors und der Magnete an der Felge
Vorgehensweise
- 1.
- Anzahl benötigter Magnete berechnen.
Die Anzahl der Magnete ergibt sich aus der Größe des Rades.
Die gefahrene Strecke von Impuls zu Impuls darf 60 cm nicht überschreiten.
Berechnung:
Radumfang ÷ 60 cm = Anzahl der Magnete
z. B.:
256 cm ÷ 60 cm = 4,27 = min. 5 Magnete
- 2.
- Magnete mit den beiliegenden V4A-Schrauben in die Radmuschel montieren.
Die Magnete müssen gleichmäßig auf dem Umfang der Felge verteilt werden.
- 3.
- Radsensor an dem Achsschenkellager mit dem beiliegenden Halter montieren. Das Ende des Sensors muss auf die Magnete zeigen.
Der Abstand zwischen dem Sensor und den Magneten muss 5 -10 mm betragen.

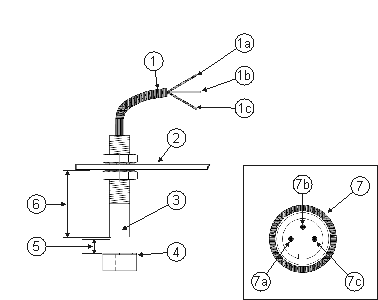

Folgende Zeichnung zeigt die Position des Sensors und der Magnete:
- 4.
- Radsensor elektronisch anschließen:
Sie haben dabei folgende Möglichkeiten:
- Wenn Sie den Radsensor an der Anhängespritze montiert haben, verbinden Sie den Radsensor mit dem Verteiler. Verwenden Sie den 39pol. Stecker.
- Wenn Sie den Radsensor am Rad des Traktors montiert haben, verbinden Sie den Radsensor direkt mit Spraylight. Stecken Sie den 3pol. Stecker des Sensors in die 8pol. Flanschdose von Spraylight.
