Anbau- und Bedienungsanleitung - Art der Düse wählen

Art der Düse wählen

Die Auswahlliste der Düsen enthält 14 durch ISO 10625 definierten Standard-Düsentypen und 4 anwenderspezifische, frei spezifizierbare Düsentypen A, B, C und D.

Die folgende Tabelle zeigt eine Übersicht der Düsen, deren Farben und Leistung:

Düsenfarbe nach ISO 10625	ISO Bezeichner	Leistung in l/min bei 3 bar
Hellviolett	0050	0,2
Hellrosa	0075	0,3
Orange	01	0,4
Grün	015	0,6
Gelb	02	0,8
Violett	025	1,0
Blau	03	1,2
Purpur	035	1,4
Rot	04	1,6
Braun	05	2,0
Grau	06	2,4
Weiß	08	3,2
Hellblau	10	4,0
Hellgrün	15	6,0
Düse A	-	Spezifisch
Düse B	-	Spezifisch
Düse C	-	Spezifisch
Düse D	-	Spezifisch

Vorgehensweise

1.: Zur Maske Düsenauswahl wechseln:

⇨: Folgende Maske erscheint:

2.: - Zeile Düse (Farbe der Düse) markieren.

3.: - Bestätigen.

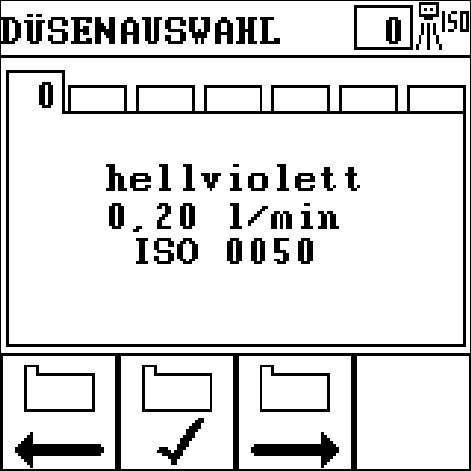

4.: Folgende Maske erscheint:

In der Maske sehen Sie:
- die normierte Farbe der Düse,
- die normierte Leistung der Düse,
- die normierte ISO Nummer der Düse.

5.: - Gewünschte Art der Düse wählen.

6.: - Auswahl bestätigen.

7.: - Maske verlassen.

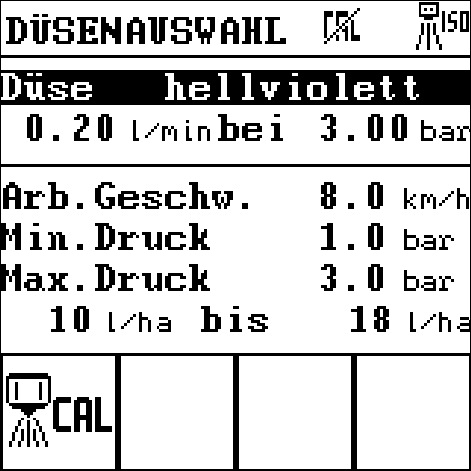

⇨: In der Maske Düsenauswahl erscheint die gewählte Düse mit berechneter Ausbringmenge.

⇨: Sie haben eine Art der Düsen gewählt.

Sie können jetzt die Leistung und Ausbringmenge der gewählten Düse unter unterschiedlichen Bedingungen ermitteln.
