Durchflussmesser mit der Tankmethode kalibrieren



Funktionsweise


Bei der Tankmethode wird über eine bestimmte Zeit eine größere Menge Wasser aus dem Tank ausgebracht.
Der Durchflussmesser misst in dieser Zeit die Impulse.
Nach der Ausbringung müssen Sie die Menge des ausgebrachten Wassers eingeben.
Der Rechner ermittelt dann die Anzahl der Impulse pro Liter.



Voraussetzungen


þ
Alle Teilbreiten sind zugeschaltet.
þ
Manueller Modus ist aktiviert (in der Arbeitsmaske erscheint das Symbol  Hand).
þ
Sie haben den Tank mit klarem Wasser befüllt. Sie benötigen dafür mehrere Hundert Liter Wasser.
þ
Sie haben eine Möglichkeit den gesamten Zug zu wiegen, oder die Menge des ausgebrachten Wassers mit einer anderen Methode zu messen.
þ
Pumpe ist eingeschaltet.
1.
Sicherstellen, dass alle Voraussetzungen erfüllt sind!
2.

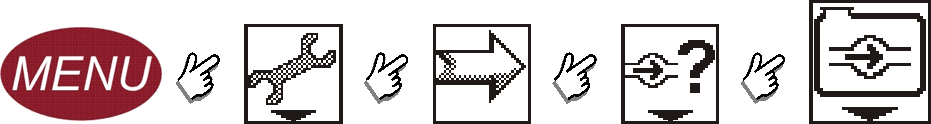

Zur Maske DFM-Impulse wechseln:
 DFM-Impulse Tankmethode
⇨

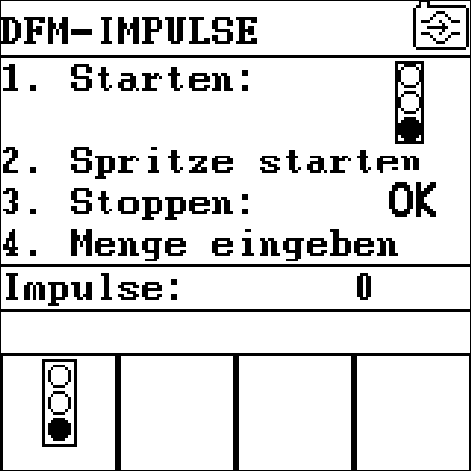

Folgende Maske erscheint:
 DFM-Impulse-Tankmethode 1
3.
 Ampel - Kalibrierung starten.
⇨
Folgende Funktions-Symbole erscheinen:
 OK - Kalibrierung stoppen.
 ESC - Kalibrierung abbrechen.
4.
 Teilbreiten-Hauptschalter - Ausbringung starten.
⇨
Während der Ausbringung wird in der Maske DFM-Impulse die Anzahl der Impulse hoch gezählt.
5.
Warten bis einige hundert Liter ausgebracht sind.
6.
 Teilbreiten-Hauptschalter - Ausbringung stoppen.
⇨
Die Ausbringung wird gestoppt.
⇨
In der Anzeige werden keine Impulse hoch gezählt.
7.
 OK - Kalibrierung stoppen.
⇨
In der Maske DFM-Impulse erscheint die markierte Zeile Menge.
8.
Ausgebrachte Menge ermitteln.
9.
Sicherstellen, dass die Zeile Menge markiert ist.
10.
 OK - Zeile Menge auswählen.
⇨
Maske der Dateneingabe erscheint.
11.
Die ausgebrachte Menge in Liter eingeben.
12.
 OK - bestätigen.
13.
 ESC - Maske verlassen.
⇨
Sie haben den Durchflussmesser mit der Tankmethode kalibriert.
