Durchflussmesser mit der Düsenmethode kalibrieren

Bei der Kalibrierung des Durchflussmessers mit der Düsenmethode ermitteln Sie die durchschnittliche Menge der durch eine Düse ausgebrachten Flüssigkeit in einer bestimmten Zeit.


Funktionsweise


Bei der Kalibrierung mit dieser Methode müssen Sie sauberes Wasser über die gesamte Arbeitsbreite ausbringen und mit einem Messbecher an unterschiedlichen Düsen die ausgebrachte Menge messen.
Der Durchflussmesser misst in dieser Zeit die Impulse.
Wenn Sie die Ausbringung beendet haben, müssen Sie eingeben, wie viel Wasser durchschnittlich durch eine Düse pro Minute ausgebracht wurde.
Der Rechner ermittelt dann die Anzahl der Impulse pro Liter.



Voraussetzungen



þ
Sie haben einen Messbecher vorbereitet, mit dem Sie die ausgebrachte Menge messen können.
þ
Sie haben eine Stoppuhr vorbereitet, um genau eine Minute zu zählen.
þ
Alle Teilbreiten sind offen, und die Spritze kann auf der gesamten Arbeitsbreite ausbringen.
þ
Manueller Modus ist aktiviert (in der Arbeitsmaske erscheint das Symbol  Hand).
þ
Tank ist mit klarem Wasser befüllt.
þ
Die eingestellte Arbeitsbreite ist korrekt.
þ
Die Anzahl der Düsen pro Teilbreite und die Anzahl der Teilbreiten sind korrekt angegeben.
1.
Sicherstellen, dass alle Voraussetzungen erfüllt sind!
2.

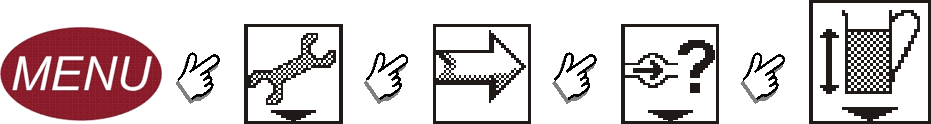

Zur Maske DFM-Impulse wechseln:
 DFM-Impulse Düsenmethode
⇨

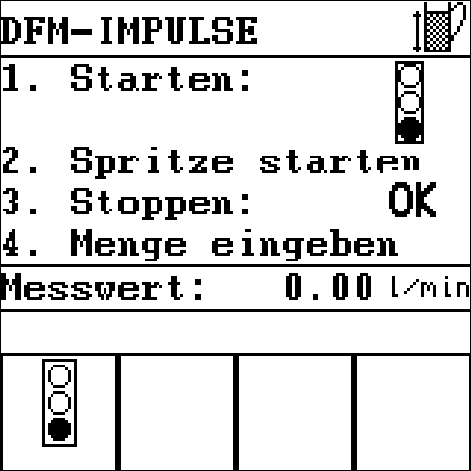

Folgende Maske erscheint:
 DFM-Impulse-Düsenmethode 1
3.
 Ampel - Kalibrierung starten.
⇨
Folgende Funktions-Symbole erscheinen:
 OK - Kalibrierung stoppen.
 ESC - Kalibrierung abbrechen.
4.
 Teilbreiten-Hauptschalter - Ausbringung starten.
⇨
Während der Ausbringung wird in der Maske DFM-Impulse die Anzahl ausgebrachter Liter pro Minute hoch gezählt.
5.
Zu einer Düse gehen und mit dem vorbereiteten Messbecher das ausgebrachte Wasser genau 60 Sekunden lang sammeln. Menge aufschreiben.
Wir empfehlen Ihnen einen Durchschnitt von mehreren Düsen zu ermitteln.
6.
 Teilbreiten-Hauptschalter - Ausbringung stoppen.
⇨
Die Ausbringung wird gestoppt.
⇨
In der Anzeige werden keine weiteren Liter gezählt.
7.
 OK - Kalibrierung stoppen.
⇨
In der Maske DFM-Impulse erscheint die Zeile Menge.
8.
 OK - Zeile Menge auswählen.
⇨
Maske Menge erscheint.
9.
Die durchschnittlich gemessene Menge in Liter eingeben.
10.
 OK - bestätigen.
11.
 ESC - Maske verlassen.
⇨
Sie haben den Durchflussmesser mit der Düsenmethode kalibriert.
