Area Stato barra
La visualizzazione dello stato barra fornisce i seguenti dati:
- ▪
- Numero sezioni
- ▪
- Quali sezioni sono state preimpostate o disinserite
- ▪
- Quali sezioni stano effettuando lo spargimento
Rappresentazione grafica
Le seguenti figure mostrano possibili aspetti che possono assumere le sezioni visualizzate nell'area Stato barra.

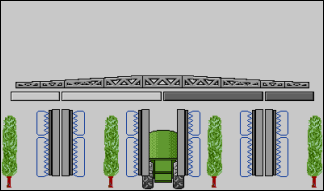

Le sezioni 1 e 2 sono chiuse e disattivate.

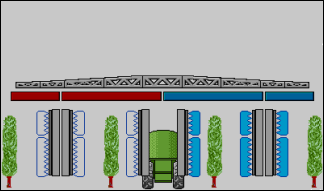

Le sezioni 1 e 2 sono chiuse. Tutte le altre sezioni sono aperte ed irrorano.

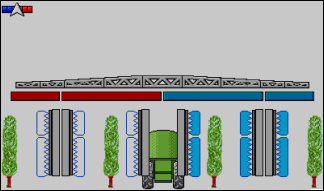

Con il SECTION-Control attivo verrà visualizzata anche l'icona rosso-blu di SECTION-Control.

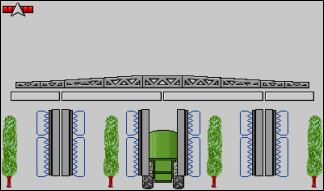

Con il SECTION-Control inattivo, l'icona sarà rossa.

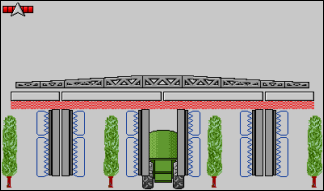

Se il SECTION-Control è attivo, ma la macchina è ferma e tutte le sezioni sono spente, le sezioni vengono evidenziate con uno sfarfallio rosso.
Ogni quadratino corrisponde ad una valvola delle sezioni.
Stato sezioni
Se le sezioni vengono gestite in automatico con il SECTION-Control, assicurarsi che non vengano disattivate da una scatola di controllo (S-Box) o mediante un joystick. In tal caso la sezione verrebbe contrassegnata da una x rossa e mantenuta chiusa.
Stato sezioni con SECTION-Control e S-Box
