Configuration des séquences

Après avoir calibré les capteurs, vous pouvez créer des séquences pour différentes variantes de repliage et de dépliage. Dans une séquence, vous pouvez déterminer quelles fonctions sont exécutées simultanément ou consécutivement lorsque la rampe est repliée ou dépliée. Il existe un grand nombre de possibilités de configuration.


La configuration des séquences se fait dans le masque « Réglages ».

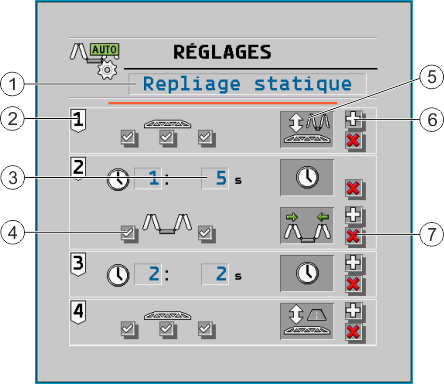

 MMZ_Sequenzen
Exemple de séquence
Variante de pliage
Fonction choisie
Étape de la séquence
Ajoute une autre fonction à une étape de la séquence qui doit être exécutée simultanément.
Délai pour l’étape concernée
Supprime la fonction correspondante.
Sélection pour la partie concernée de la rampe




Les variantes de pliage pour lesquelles vous pouvez créer une séquence dépendent du fait que vous travaillez de manière symétrique ou asymétrique dans la fourrière. Vous pouvez pour cela effectuer les réglages suivants dans le masque « Options » :


Icône
Signification
Lors de l’entrée dans la fourrière et de la sortie de la fourrière, le travail est effectué de manière asymétrique.
Lors de l’entrée dans la fourrière, le travail est effectué de manière symétrique. Lors de la sortie, il se fait de manière asymétrique.
Lors de l’entrée dans la fourrière, le travail est effectué de manière asymétrique. Lors de la sortie, il se fait de manière symétrique.
Lors de l’entrée dans la fourrière et de la sortie de la fourrière, le travail est effectué de manière symétrique.


En fonction des réglages, vous pouvez configurer les variantes de pliage suivantes :


▪
« Repliage statique »
▪
« Dépliage statique »
▪
« Repliage droite »
▪
« Dépliage droite »
▪
« Repliage gauche »
▪
« Dépliage gauche »
▪
« Repliage g/d »
▪
« Dépliage g/d »


Vous pouvez affecter les fonctions suivantes à une séquence :


Icône
Signification
Capteur calibré nécessaire ?
Annuler
Non
Délai
Non
Lever la rampe (uniquement possible avec un délai)
Non
Baisser la rampe (uniquement possible avec un délai)
Non
Hauteur de repli
Oui
Hauteur transport
Oui
Hauteur pulv marche (position de travail)
Oui
Hauteur pulv arrêt (position de levage)
Oui
Hauteur - Niveau interm. 1
Oui
Repliage (uniquement possible avec un délai)
Non
Dépliage (uniquement possible avec un délai)
Non
Replié
Oui
Déplié
Oui
Pliage rampe - Niveau interm. 1
Oui
Pliage rampe - Niveau interm. 2
Oui



Procédure



1.
Dans le masque de travail, appuyez sur :
 FS_JR3_Einstellungn-Menü >  FS_Automatische_Klappung_Optionen
⇨
Le masque « Options » s’affiche.
2.
Sélectionnez la méthode de travail pour la fourrière.
3.
 FS_Automatische_Klappung_Konfigurieren - Ouvrez le masque pour la configuration de la séquence.
⇨
Le masque « Réglages » s’affiche.
4.
Choisissez la variante de pliage pour laquelle vous souhaitez créer une séquence.
5.
 FS_Automatische_Klappung_Hinzufügen - Ajoutez la première étape de la séquence.
6.
 SY_Auto_Folding_Abbrechen - Choisissez la fonction souhaitée.
7.
Activez les parties de la rampe pour lesquelles vous souhaitez utiliser la fonction.
8.
 SY_+ - Vous avez la possibilité d’ajouter des fonctions supplémentaires à l’étape de la séquence. Notez que toutes les fonctions que vous affectez à une même étape de la séquence s’exécutent toujours simultanément. Vous pouvez affecter jusqu’à cinq fonctions à une étape de la séquence.
9.
 FS_Automatische_Klappung_Hinzufügen - Ajoutez l’étape suivante de la séquence.
10.
Répétez la procédure pour cette étape et les éventuelles autres étapes de la séquence. Vous pouvez configurer un maximum de six étapes de séquence pour chaque variante de pliage.
⇨
Vous avez créé une séquence pour la variante de pliage sélectionnée.
11.
Choisissez la prochaine variante de pliage pour laquelle vous souhaitez créer une séquence.
12.
Répétez la procédure pour cette variante et les autres variantes de pliage jusqu’à ce que vous ayez créé une séquence pour toutes les variantes de pliage.
13.
 FS_JR3_Zurück einfach/ FS_JR3_Zurück und Weiter - Quittez le masque.
⇨
Vous avez créé des séquences pour les variantes de pliage concernées.
⇨
Vous pouvez à présent utiliser le pliage automatique tout en travaillant.



Exemple



L’exemple suivant montre à quoi peut ressembler la configuration d’une séquence.


1.
Dans le masque de travail, appuyez sur :
 FS_JR3_Einstellungn-Menü >  FS_Automatische_Klappung_Optionen
⇨
Le masque « Options » s’affiche.
2.
Choisissez de travailler de manière asymétrique à l’entrée et à la sortie de la fourrière :
 SY_Vorgewende_ohne
3.
 FS_Automatische_Klappung_Konfigurieren - Ouvrez le masque pour la configuration de la séquence.
⇨
Le masque « Réglages » s’affiche.
4.
Sélectionnez la variante de pliage « Repliage statique ».
5.
 FS_Automatische_Klappung_Hinzufügen - Ajoutez la première étape de la séquence.
 Schritt_1
6.
 SY_Auto_Folding_Abbrechen >  SY_Auto_Folding_Klappungshöhe- Ajoutez la fonction Hauteur de repli à la séquence.
 Schritt_2
7.
Activez les trois parties de la rampe pour la hauteur de repli.
 Schritt_3
⇨
Après le démarrage de la séquence, la rampe est automatiquement déplacée à la hauteur de repli.
8.
 FS_Automatische_Klappung_Hinzufügen - Ajoutez l’étape suivante de la séquence.
 Schritt_4
9.
 SY_Auto_Folding_Abbrechen >  SY_Auto_Folding_Zeit - Ajoutez un délai pour la prochaine étape.
 Schritt_5
10.
Réglez le délai sur 5 secondes.
 Schritt_6
11.
 SY_+ - Ajoutez une autre fonction à l’étape de la séquence.
 Schritt_7
12.
 SY_Auto_Folding_Abbrechen >  SY_Auto_Folding_Einklappen - Ajoutez la fonction Repliage à l’étape de la séquence.
 Schritt_8
13.
Activez les deux géométries variables pour le repliage.
 Schritt_9
⇨
Dans l’étape 2 de la séquence, la fonction Repliage de la rampe (à gauche et à droite simultanément) est exécutée pendant 5 secondes.
14.
 FS_Automatische_Klappung_Hinzufügen - Ajoutez l’étape suivante de la séquence.
 Schritt_10
15.
 SY_Auto_Folding_Abbrechen >  SY_Auto_Folding_Zeit - Ajoutez un délai pour la prochaine étape.
 Schritt_11
16.
Réglez le délai sur 2 secondes.
 Schritt_12
⇨
Un délai d’attente de 2 secondes s’écoule après le repliage de la rampe.
17.
 FS_Automatische_Klappung_Hinzufügen - Ajoutez l’étape suivante de la séquence.
 Schritt_13
18.
 SY_Auto_Folding_Abbrechen >  SY_Auto_Folding_Transporthöhe - Ajoutez la fonction Hauteur transport à la séquence.
 Schritt_14
19.
Activez les trois parties de la rampe pour la hauteur de transport.
 Schritt_15
⇨
Après le délai d’attente de 2 secondes de l’étape 3 de la séquence, la rampe est placée en position de transport.
20.
 FS_JR3_Zurück einfach - Quittez le masque.
⇨
Vous avez créé la séquence pour la variante de pliage « Repliage statique ».
