Zone d'affichage de rampe
Dans la zone d'affichage de rampe, vous trouvez les informations suivantes :
- ▪
- Nombre de tronçons
- ▪
- Les tronçons étant présélectionnés ou fermés
- ▪
- Quels tronçons épandent
Présentation
Les illustrations suivantes montrent à quoi peuvent ressembler les tronçons dans la zone d'affichage de la rampe :

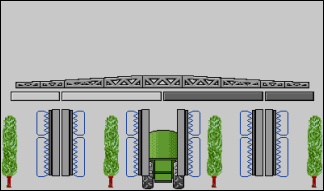

Les tronçons 1 et 2 sont fermés et désactivés.

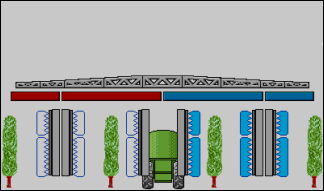

Les tronçons 1 et 2 sont fermés. Tous les autres tronçons sont ouverts et pulvérisent.

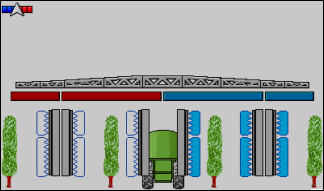

Lorsque SECTION-Control est activé, l’icône SECTION-Control bleu-rouge est également affichée.

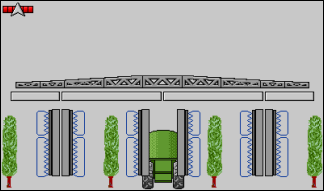

Lorsqu’il n’est pas possible d’utiliser SECTION-Control, cette icône est rouge.

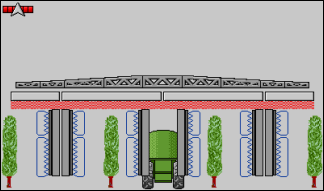

Si SECTION-Control est actif, mais que la machine est à l’arrêt et que tous les tronçons sont désactivés, un clignotement rouge apparaît sous les tronçons.
Chaque carré correspond à une vanne de tronçon.
États des tronçons
Lorsque les tronçons sont commandés automatiquement avec SECTION-Control, vous devez vous assurer qu'ils ne peuvent pas être désactivés au moyen d'un boîtier de commande (S-Box) ou d'un joystick. Dans ce cas, le tronçon serait marqué par une croix rouge et resterait fermé.
États des tronçons avec SECTION-Control et avec S-Box
