在田间操作作业计算机控制喷杆折叠和展开喷杆


折叠和展开喷杆

此功能用于折叠和展开田间喷雾机喷杆。


操作取决于以下因素：
▪
可以折叠和展开的喷杆节段数量。
▪
用于喷杆折叠和展开的锁定装置类型。
▪
田间喷雾机的类型。



路径



通过该路径可访问具有该功能的屏幕：


 FS_JR3_Klappung-Menü


喷杆结构

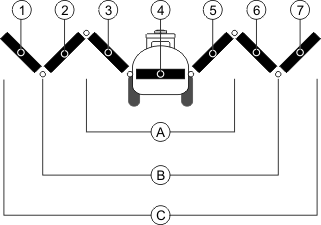

下图显示喷杆结构和各个喷杆节段的名称。该图显示喷杆由七个节段组成的田间喷雾机，但它对更小的喷杆同样适用。
 Feldspritze_Aufbau und Teile des Gestänges_angewinkelt
田间喷雾机上的喷杆节段
三喷杆组喷杆
喷杆节段：内左
五喷杆组喷杆
喷杆节段：无法移动的节段
七喷杆组喷杆
喷杆节段：内右
喷杆节段：外左
喷杆节段：中右
喷杆节段：中左
喷杆节段：外右



图解

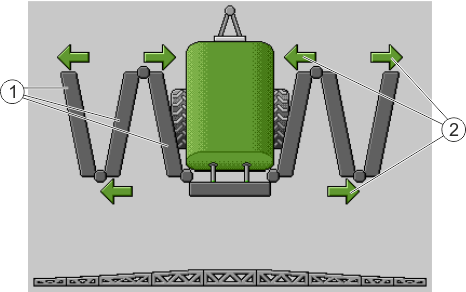

 Maske Klappung
“喷杆折叠”屏幕中显示的喷杆
喷杆的折叠节段
图标：喷杆组正在折叠或展开
折叠的喷杆组上显示的箭头表示移动方向。


图标
含义
喷杆与喷杆顶部重量传感器处于相同的高度。要求：已安装喷杆顶部重量传感器。



功能图标



在下图中，您将看到七节段喷杆在功能图标上的显示情况。
 Erklärung Symbol - Klappung
箭头方向
箭头朝里表示：折叠
箭头朝外表示：展开
标注灰色的喷杆组不使用该功能图标显示折叠或展开
标注白色的喷杆组使用该功能图标显示折叠或展开


使用以下功能键操作该功能：


功能
三喷杆组喷杆
五喷杆组喷杆
七喷杆组喷杆
将内喷杆对称折叠
将内喷杆对称展开
将中间的喷杆对称折叠

将中间的喷杆对称展开

展开外左喷杆


展开外右喷杆


将内侧和中间的喷杆对称折叠


将内侧和中间的喷杆对称展开


锁定喷杆组
