SPRAYER-Controller MAXI und MIDI 3.0 - 带两个作业计算机的田间喷雾机的几何形状

带两个作业计算机的田间喷雾机的几何形状

您必须测量并输入以下距离：

▪: 在主作业计算机上：主喷杆、轴和附着点之间的距离。

▪: 在辅助作业计算机上：主喷杆 (CRP_2) 和辅助喷杆之间的距离。

在带有一侧可折叠辅助喷杆的系统上，您还必须输入距离 DRP_Y：

▪: 仅左侧有喷杆：0cm

▪: 喷杆位于右侧：喷杆的作业宽度（单位：厘米）

步骤

在主作业计算机中输入喷雾机几何形状的步骤：

þ: 您已在主作业计算机上设置了第二个连接器。

1.: 在主作业计算机的应用程序中切换到“几何形状”屏幕：
> > > >

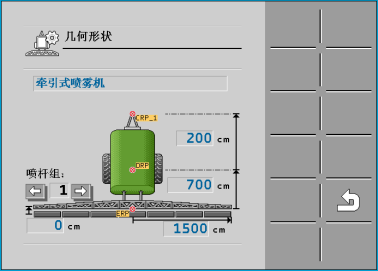

⇨: 将显示以下屏幕：

⇨: 图中有两个红点：CRP_1 - 附着点；DRP - 轴；CRP_2 - 主喷杆的作业点。随后，您还必须测量此点到第二个喷杆的距离。

2.: 在图中的线上设置对应的喷雾机类型。

3.: 输入测量值。

步骤

在辅助作业计算机中输入喷雾机几何形状的步骤：

1.: 在辅助作业计算机的应用程序中切换到“几何形状”屏幕：
> > > >

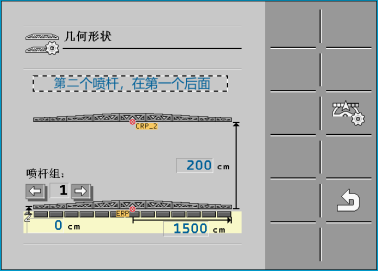

⇨: 将显示以下屏幕：

⇨: 红点 CRP_2 标记第一个喷杆。

2.: 在图中的线上，选择第二个喷杆是位于第一个喷杆前面还是后面（朝移动方向看）：“第二个喷杆，位于第一个喷杆后面”或“第二个喷杆，位于第一个喷杆前面”

3.: 测量 CRP_2 与第二个喷杆 (ERP) 之间的距离并输入此值。
