SPRAYER-Controller MAXI und MIDI 3.0 - 转向时复制喷杆斜度

转向时复制喷杆斜度

该功能对您在斜坡上作业很有帮助。

操作模式

在山坡上作业时喷杆会倾斜。该功能可保存倾斜角度。

完成转向操作后，当田间喷雾机朝相反方向行驶时会复制该倾斜角度。

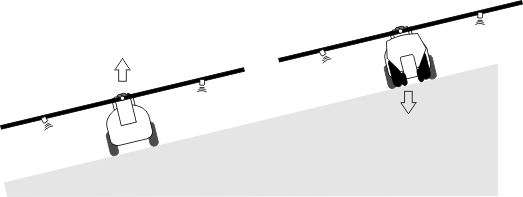

Darstellung Hang spiegeln

当在斜坡上转向时，您可以按下一个按钮，使喷杆朝相反方向倾斜。

使用以下功能键操作该功能：

功能图标	含义
	启动该功能。每次按下该按钮，喷杆的目标位置（白色箭头）将更改。
	手动使喷杆倾斜。按下该按钮，将停止自动复制倾斜角度。

图解

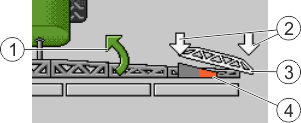

当该功能启用时，当前设置会显示在作业屏幕中的喷杆上方。

MAZ_Hang Spiegeln - Symbole - Bedeutung

	喷杆当前移动方向。		喷杆当前位置。
	喷杆目标位置。		倾斜圆筒上的角度传感器的当前角度。

根据配置，可能显示以下图标：

示例：

图标	含义
	白色箭头：目标位置为水平。角度传感器：已到达水平位置。
	喷杆向右倾斜。功能已关闭。
	喷杆向右倾斜。但是，它应自动向左倾斜。系统将朝该方向移动喷杆。当前位置：喷杆向右倾斜目标位置：向左倾斜。复制喷杆角度：已启动
	喷杆向右倾斜。但是，它应自动移动至水平位置。系统将朝该方向移动喷杆。

步骤

þ: 您已校准喷杆电位计（倾斜角度传感器）。

1.: 将田间喷雾机驶过坡度。

2.: 将喷杆定位在与倾斜地面平行的位置。

3.: – 进行转向操作之前，在畦头未耕地上按下。

⇨: 当前角度将被保存。

⇨: - 显示两个朝下的箭头。

⇨: 系统使喷杆返回水平位置。

⇨: 喷杆移动时，作业屏幕上会显示一个绿色箭头。

⇨: 当喷杆处于水平时显示图标。

4.: 仅在喷杆处于水平时进行转向。

5.: - 完成转向操作后按下。

⇨: 作业计算机将使喷杆朝相反方向倾斜，直至另一侧达到之前保存的角度。

⇨: 喷杆移动时，作业屏幕上会显示一个绿色箭头。

⇨: 如果手动更改喷杆角度，该功能将关闭。
