配置作业计算机配置喷头 - 适用于带压力传感器调节功能的田间喷雾机喷头助手


喷头助手

喷头助手具有以下用途：
▪
显示喷头类型对潜在施用量和速度的影响。
▪
帮助正确选择安装的喷头类型。
▪
更改目标施用量。


功能图标
含义
更改计算的数据

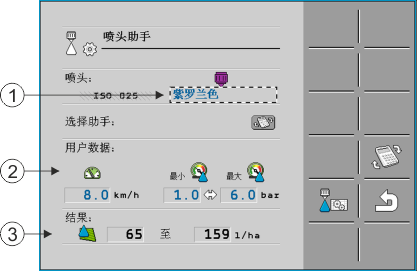

 Düsenassistent 1
确定潜在施用量
选择的喷头
在此处，您可以输入：
- 预期的作业速度
- 最合理的喷头压力
在此处，您可以看到该喷头在所设置作业速度下潜在的施用量。
 Düsenassistent 2
确定适当的喷头
选择的喷头
在此处，您可以输入：
- 预期的施用量，其直接从“施用量”参数获取。
- 最合理的喷头压力
在此处，您可以看到可达到该施用量的速度。



步骤



计算在指定压力下，喷头可以达到的施用量：
1.
切换到“喷头助手”屏幕：
 FS_JR3_Einstellungn-Menü>  FS_JR3_Düsen Assistent。
2.
 FS_JR3_Taschenrechner wechseln - 按下以便  Geschwindigkeit 速度图标显示在“用户数据”部分。
3.
选择包含喷头颜色的框，以选择一个喷头。
⇨
列表包含所有标准喷头和配置定制喷头的四个位置。
4.
在  Geschwindigkeit 框中输入预期的作业速度。
5.
在  SY_JR3_Druckbereich 部分，设置最佳的压力范围，以使所选喷头达到预期的雾滴大小。可以在喷头数据表中找到该值。
⇨
注意：此处设置的压力范围不会用于喷施。在操作过程中，您必须确保田间喷雾机在预期的压力范围内运行。
⇨
在“结果”部分，显示潜在的施用量。
如果计算的施用量过高或过低：
▪
更改作业速度。
▪
安装其他喷头。对新的喷头颜色执行计算。



步骤



可以根据预期的施用量执行计算：
1.
 FS_JR3_Taschenrechner wechseln - 按下以便  Istwert 图标显示在“用户数据”部分。
2.
在  Istwert 字段中输入预期的施用量。
3.
输入喷头颜色的压力范围。
4.
在“结果”部分，您可以看到可达到施用量的速度。
