Område bommindikering
I bomindikeringen hittar du följande information:
- ▪
- antal sektioner
- ▪
- vilka sektioner som är förvalda eller avstängda
- ▪
- vilka sektioner som sprider
Presentation
Bilderna nedan visar hur sektionerna kan se ut i området bomindikering:
Sektionerna 1 och 2 är stängda och avaktiverade.

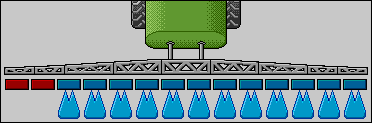

Sektionerna 1 och 2 är stängda. Alla andra sektioner är öppna och sprutar.
När SECTION-Control är aktiverad visas dessutom SECTION-Control symbolen.
Om SECTION-Control inte är möjligt, ändras färgen på SECTION-Control-symbolen.
Varje fyrkant motsvarar en sektionsventil.
Sektionstillstånd
Om sektionerna kopplas automatiskt med SECTION-Control måste du säkerställa att sektionerna inte kan avaktiveras via en kopplingsbox (S-Box) eller en joystick. I så fall markeras sektionen med ett rött kryss och förblir stängd.
Sektionstillstånd med SECTION-Control och med S-Box
På sprutor med EDS (enskild munstyckeskoppling) finns det inga sektionsventiler. En sektion består av flera munstycken som kopplas av EDS-moduler. Sektionssymbolen delas upp i flera segment. Varje segment motsvarar ett munstycke.
Sektionstillstånd med EDS
