Kalibrera flödesmätare med munstycksmetoden
Vid kalibrering av flödesmätaren med munstycksmetoden beräknar du den genomsnittliga mängden vätska som spridits via ett munstycke under en bestämd tid.
Funktionssätt
Vid kalibreringen med den här metoden måste du sprida rent vatten över hela arbetsbredden och mäta den spridda mängden med en mätbägare vid olika munstycken.
Flödesmätaren mäter impulserna under denna tid.
När du har avslutat spridningen måste du ange hur mycket vatten som i genomsnitt har spridits via ett munstycke per minut.
Datorn beräknar då antalet impulser per liter.
Förfarande
).- þ
- Du har förberett en mätbägare med vilken du kan mäta den spridda mängden.
- þ
- Du har förberett ett tidtagarur för att mäta exakt en minut.
- þ
- Alla sektioner är förvalda och sprutan kan sprida över hela arbetsbredden.
- þ
- Tanken har fyllts med rent vatten.
- þ
- Den inställda arbetsbredden är korrekt.
- þ
- Antal munstycken per sektion och antalet sektioner är korrekt angivna.
- 1.
- Säkerställ att alla förutsättningar är uppfyllda!
>
>
>

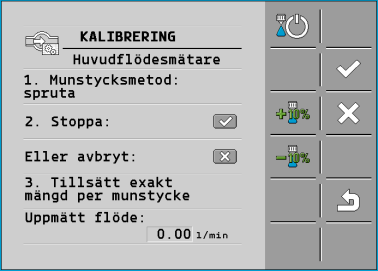

- Välj munstycksmetod.
- ⇨
- På raden ”Uppmätt flöde” visas det aktuella flödet.
- Starta spridningen.- 5.
- Gå till ett munstycke och samla med den förberedda mätbägaren upp vattnet som sprids under exakt 60 sekunder.
- 6.
- Skriv upp den spridda vattenmängden.
- 7.
- Upprepa de sista två stegen vid flera munstycken.
- 8.
- Beräkna ett genomsnitt från flera mätningar och notera värdet.
- ⇨
- Spridningen stoppas.
- Stoppa kalibrering.- ⇨
- På rad 3. ”Ange exakt mängd per munstycke” visas ett inmatningsfält.
- 11.
- Skriv in den genomsnittligt spridda mängden i liter i det fältet.
- Lämna sidan.- ⇨
- Värdet för parametern ”Impulser huvudflöde” aktualiseras.
- ⇨
- Du har kalibrerat flödesmätaren med munstycksmetoden.
