Kalibrera flödesmätare med tankmetoden



Funktionssätt


Med tankmetoden sprids under en bestämd tid en större mängd vatten från tanken.
Flödesmätaren mäter impulserna under denna tid.
Efter spridningen måste du ange mängden vatten som har spridits ut.
Datorn beräknar då antalet impulser per liter.


VARNING
Sprutmedel eller rester av sprutmedel
Förgiftningsrisk eller risk för frätskador
1.
Gör noga rent sprutvätskebehållaren innan kalibreringen. Sprutan måste vara fri från sprutmedel och sprutmedelsrester.
2.
Använd bara klart vatten under kalibreringen.
3.
Bär föreskriftsenlig skyddsutrustning.



Förfarande



þ
Alls sektioner är inkopplade.
þ
Manuellt läge är aktiverat (i området ”Sprutdata” på arbetssidan visas symbolen  SY_JR3_Regelung manu).
þ
Tanken har fyllts med rent vatten. Du behöver flera hundra liter klart vatten.
þ
Du kan antingen väga hela ekipaget eller mäta mängden utspritt vatten med en annan metod.
þ
Pumpen är påslagen.
1.
Säkerställ att alla förutsättningar är uppfyllda.
2.
Väg tanken.
3.
Byt till sidan ”KALIBRERING”:
 FS_JR3_Einstellungn-Menü >  FS_JR3_Zurück und Weiter > FS_JR3_kalibrierung aufrufen >  FS_JR3_DFM-Kalibrierung
⇨

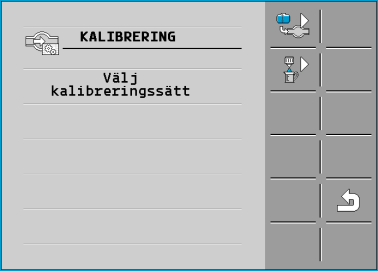

Följande sida visas:

4.
 FS_JR3_Tankmethode - Välj tankmetod.
⇨

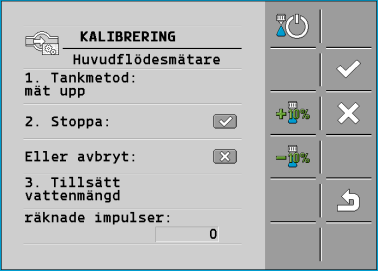

Följande sida visas:

5.
 FS_JR3_Regelung EIN AUS - Starta spridningen.
⇨
Under spridningen räknas antalet impulser på sidan ”KALIBRERING” - huvudflödesmätare.
6.
Sprid några hundra liter. Töm inte tanken helt. På så sätt undviker du att det bildas luftbubblor som kan förfalska resultatet.
7.
 FS_JR3_Regelung EIN AUS - Stoppa spridningen.
⇨
Spridningen stoppas.
⇨
Inga impulser räknas i visningen.
8.
 FS_JR3_OK - Stoppa kalibrering.
9.
Väg tanken.
10.
Ange den spridda mängden i liter på raden ”Ange vattenmängd”.
11.
 FS_JR3_Zurück einfach - Lämna sidan.
⇨
Du har kalibrerat flödesmätaren med tankmetoden.
