Fälla in och fälla ut bommar
Med den här funktionen fälls sprutans bommar in och ut.
Manövreringen beror på följande faktorer:
- ▪
- Antalet bomdelar som kan fällas in och ut.
- ▪
- Typ av låsning för infällning och utfällning av bommarna.
- ▪
- Typ av spruta.
Så här kommer du till sidan med den här funktionen:
Bommarnas konstruktion

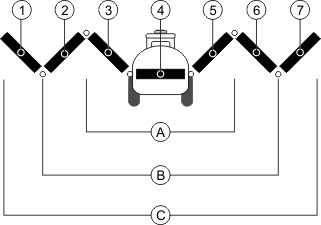

Bilden nedan visar bommarnas konstruktion och vad de enskilda bomdelarna kallas. Bilden visar en spruta med sjudelade bommar, men gäller även för mindre bommar.
Bommars delar på en spruta
| | | Bomdel: Invändigt vänster |
| | | |
| | | |
| Bomdel: Utvändigt vänster | | |
| | | |

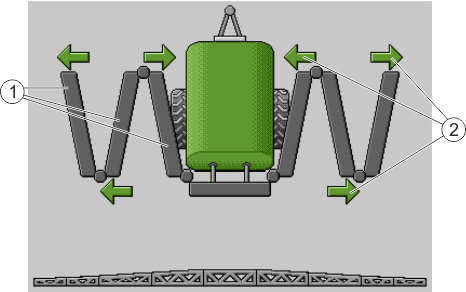

Visning av bommarna i sidan ”Vikning”
| Bommarnas utfällbara delar |
| Symbol: bomdel fälls in eller ut Pilarna visas för fällbara bomdelar och visar rörelseriktningen. |
| |
| Bommarna befinner sig på lyftmastsensorns höjd. Förutsättning: Lyftmastsensor är monterad. |
På bilden ser du hur en sjudelad bom visas på funktionssymbolerna.
| Riktningspilar Pil inåt betyder: fälla in Pil utåt betyder: fälla ut |
| Gråa bomdelar fälls inte in eller ut med den här funktionssymbolen |
| Vita bomdelar fälls in eller ut med den här funktionssymbolen |
Använd följande funktionsknappar för att styra funktionen:
| | | |
Fälla in invändiga bommar symmetriskt | | | |
Fälla ut invändiga bommar symmetriskt | | | |
Fälla in mittbommar symmetriskt | | | |
Fälla ut mittbommar symmetriskt | | | |
Fälla ut utvändiga bommar vänster | | | |
Fälla ut utvändiga bommar höger | | | |
Fälla in mittbommar och invändiga bommar symmetriskt | | | |
Fälla ut mittbommar och invändiga bommar symmetriskt | | | |
| | | |
