SPRAYER-Controller MAXI und MIDI 3.0 - Kalibrera munstycken

Serviceanvisning

Innehållsförteckning

Kalibrera munstycken

MAZ_Düsen kalibrieren

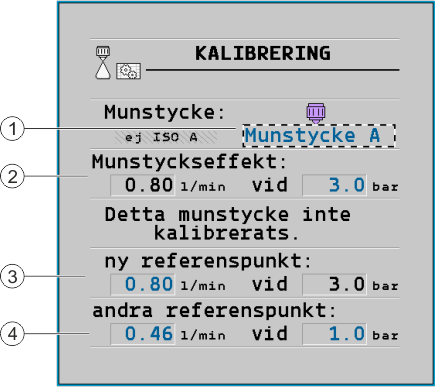

Sida ”Kalibrering”

	Utvalt munstycke		Munstyckseffekt vid 3 bar - kalibreringens resultat
	Aktuell munstyckseffekt. Om du ändrar trycket visas den på nytt beräknade munstyckseffekten.		Hos andra munstycken än standardmunstycken måste kalibreringen utföras vid ett ytterligare tryck. Det bör vara ungefär så högt som det planerade arbetstrycket.

		VARNING
	Sprutmedel eller rester av sprutmedel Förgiftningsrisk eller risk för frätskador 1. Gör noga rent sprutvätskebehållaren innan kalibreringen. Sprutan måste vara fri från sprutmedel och sprutmedelsrester. 2. Använd bara klart vatten under kalibreringen. 3. Bär föreskriftsenlig skyddsutrustning.

Förfarande

Gör så här för att kalibrera ett standardmunstycke:

þ: Tanken är fylld med rent vatten.

þ: Det finns inga rester av sprutmedel i tanken eller i ledningarna.

1.: - Koppla på arbetssidan om spridningsläget till manuell.

2.: - Starta spridningen.

3.: och - ställ in spruttycket till 3 bar.

4.: Fånga med en mätbägare upp vattnet från flera munstycken under vardera en minut.

5.: Beräkna den genomsnittliga spridningsmängden.

6.: - Stoppa spridningen.

7.: - Aktivera automatiskt läge.

8.: Byt till sidan ”Kalibrering”:
> >

9.: I raden ”Munstycke” - välj munstycke för kalibreringen. Standardmunstycken nämns med deras respektive färg.

10.: I fältet under raden ”Ny referenspunkt”: ange den beräknade genomsnittliga mängden i l/min.

11.: För odefinierade munstycken måste du även ange munstyckets minimala effekt under parametern ”Andra referenspunkt”. För detta måste du upprepa proceduren med ett annat tryck.

⇨: Du har kalibrerat det valda munstycket.
