Geometri på sprutor med två jobbdatorer
Du måste mäta och ange följande mått:
- ▪
- På huvudjobbdatorn: Avstånd mellan huvudbommar, axel och kopplingspunkt.
- ▪
- På extra jobbdator: Avstånd mellan huvudbommar (CRP_2) och extrabommar.
Hos system med extra bommar som kan fällas ut åt en sida måste du dessutom ange avståndet DRP_Y:
- ▪
- Bommarna befinner sig bara på vänster sida: 0cm
- ▪
- Bommar på höger sida: Bommarnas arbetsbredd i cm
Förfarande

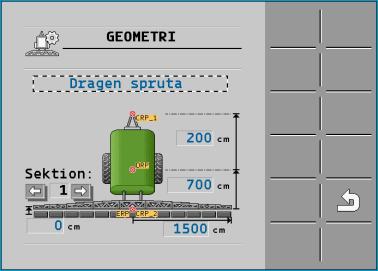

Gör så här för att ange sprutgeometrin på huvudjobbdatorn:
- þ
- Du har satt den andra konnektorn i huvudjobbdatorn.
>
>
- ⇨
- På bilden kan du se två röda punkter: CRP_1 - kopplingspunkt; DRP - axel; CRP_2 - huvudbommarnas arbetspunkt. Från den här punkten måste du senare även mäta avståndet till de andra bommarna.
- 2.
- Ställ in den passande spruttypen på raden över ritningen.
- 3.
- Ange de uppmätta värdena.
Förfarande

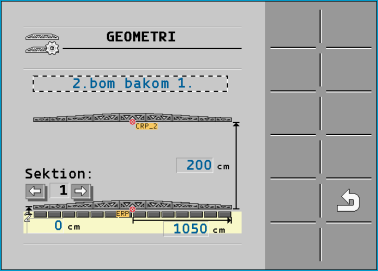

Gör så här för att ange sprutgeometrin på den extra jobbdatorn:
- ⇨
- Den röda punkten CRP_2 markerar de första bommarna.
- 2.
- Välj på raden över ritningen om de andra bommarna befinner sig framför eller bakom de första bommarna (sett i körriktningen): ”2. bom bakom 1.” eller ”2. bommar framför 1.”
- 3.
- Mät och ange avståndet mellan CRP_2 och de andra bommarna (ERP).
