Spegla bomlutning vid vändning

Den här funktionen hjälper dig vid arbeten i lutande terräng.

Funktionssätt

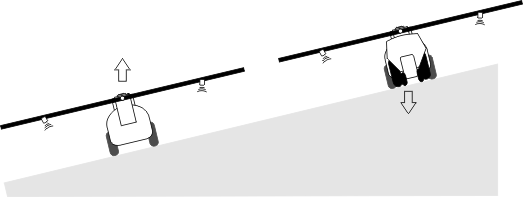

Vid arbeten på sluttningar är bommarna lutade. Funktionen sparar lutningsvinkeln.

Efter vändningen, när sprutan körs i motsatt riktning, speglas lutningsvinkeln.

Vid vändning i en sluttning kan du trycka på en knapp för att luta bommarna i motsatt riktning.

Använd följande funktionsknappar för att styra funktionen:

Funktionssymbol	Betydelse
	Aktiverar funktionen. Vid varje tryckning ändras bommarnas målposition (vita pilar).
	Lutar bommarna manuellt. Genom att trycka på knappen avslutas den automatiska speglingen av lutningsvinkeln.

Presentation

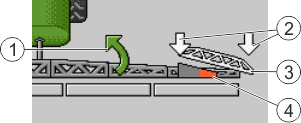

Den aktuella inställningen visas på arbetssidan ovanför bommarna när funktionen är aktiverad.

	Bommarnas aktuella rörelseriktning.		Aktuellt bomläge.
	Bommarnas målposition.		Aktuell vinkel för vinkelsensorn på lutningscylindern.

Följande symboler kan visas beroende på konfiguration:

Exempel

Symbol	Betydelse
	Vita pilar: Målposition är vågrätt. Vinkelsensor: Vågrät position har nåtts.
	Bommarna lutar åt höger. Funktionen är avaktiverad.
	Bommarna lutar åt höger. De ska dock lutas automatiskt åt vänster. Systemet kommer att förflytta bommarna i den riktningen. Aktuell position: Bommarna lutar åt höger Målposition: Lutad åt vänster. Sluttningsspegling: aktiverad
	Bommarna lutar åt höger. De ska dock förflyttas automatiskt till vågrätt läge. Systemet kommer att förflytta bommarna i den riktningen.
