Munstycksassistent

Munstycksassistenten är avsedd för följande ändamål:
▪
Här kan du se hur typen av munstycke påverkar de möjliga spridningsmängderna och hastigheterna.
▪
Här måste du välja korrekt monterad munstyckstyp.
▪
Här kan du ändra börvärdet.


Funktionssymbol
Betydelse
Växlar de beräknade uppgifterna

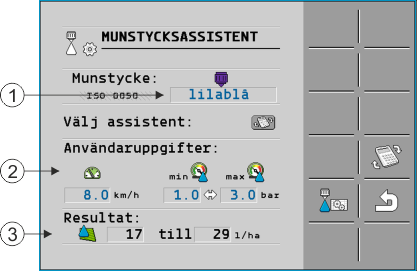

 Düsenassistent 1
Beräkning av möjliga spridningsmängder
Utvalt munstycke
Här kan du ange:
- eftersträvad arbetshastighet
- optimalt tryck för munstycket
Här ser du vilka spridningsmängder som är möjliga för det här munstycket med den inställda arbetshastigheten.

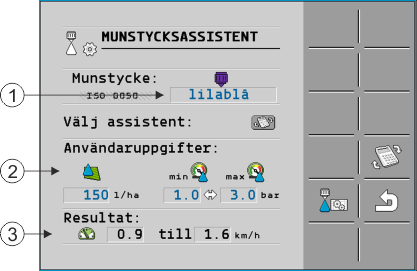

 Düsenassistent 2
Bestämning av passande munstycken
Utvalt munstycke
Här kan du ange:
- önskad spridningsmängd. Den övertas direkt från parametern ”Börvärde”.
- optimalt tryck för munstycket
Här ser du vid vilken hastighet denna spridningsmängd kan uppnås.



Förfarande



På så sätt beräknar du vilka spridningsmängder som kan uppnås med ett munstycke med det angivna trycket:
1.
Byt till sidan ”Munstycksassistent”:
 FS_JR3_Einstellungn-Menü >  FS_JR3_Düsen Assistent
2.
Tryck på  FS_JR3_Taschenrechner wechseln så att hastighetssymbolen  Geschwindigkeit visas i området ”Användaruppgifter”.
3.
Välj fältet med munstycksfärg för att välja ett munstycke.
⇨
Listan innehåller alla standardmunstycken och fyra platser för konfiguration av egna munstycken.
4.
Ange den önskade arbetshastigheten i fältet  Geschwindigkeit.
5.
Ställ i området  SY_JR3_Druckbereich in det optimala tryckområdet som ger den önskade droppstorleken med det använda munstycket. Detta värde hittar du i munstyckets datablad.
⇨
Obs:Tryckområdet som ställs in här övertas inte vid spridningen. Under arbetet måste du själv se till att sprutan arbetar i det önskade tryckområdet.
⇨
I området ”Resultat” visas möjliga spridningsmängder.
Om den beräknade spridningsmängden skulle vara för stor eller för liten:
▪
Ändra arbetshastigheten.
▪
Montera andra munstycken. Utför beräkningen för den nya munstycksfärgen.



Förfarande



Beräkningen kan utföras med den önskade spridningsmängden som utgångspunkt:
1.
Tryck på  FS_JR3_Taschenrechner wechseln så att symbolen  Istwert visas i området ”Användaruppgifter”.
2.
Ange den eftersträvade spridningsmängden i fältet  Istwert.
3.
Ange tryckområde för munstycksfärgen.
4.
I området ”Resultat” ser du vid vilka hastigheter du uppnår spridningsmängden.
