Plierea şi deplierea rampei
Cu această funcţie se pliază şi se depliază rampa maşinii de erbicidat.
Utilizarea depinde de următorii factori:
- ▪
- Numărul de componente pliabile şi depliabile ale rampei.
- ▪
- Tipul blocării la plierea şi deplierea rampei.
- ▪
- Tipul maşinii de erbicidat.
Astfel ajungeţi la fereastra cu această funcţie:
Structura unei rampe

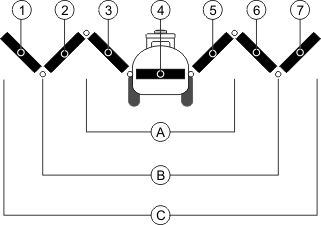

Figura următoare ilustrează structura rampelor şi modul în care sunt denumite componentele individuale ale acesteia. Figura ilustrează o maşină de erbicidat cu o rampă formată din şapte componente, dar este valabilă şi pentru rampe mai mici.
Componentele rampei unei maşină de erbicidat
| Rampă formată din trei componente | | Componenta rampei: În interior, în partea stângă |
| Rampă formată din cinci componente | | Componenta rampei: Componentă imobilă |
| Rampă formată din şapte componente | | Componenta rampei: În interior, în partea dreaptă |
| Componenta rampei: În exterior, în partea stângă | | Componenta rampei: În mijloc, în partea dreaptă |
| Componenta rampei: În mijloc, în partea stângă | | Componenta rampei: În exterior, în partea dreaptă |
Reprezentarea rampei în fereastra „Rabatare”
| Componentele derabatabile ale rampei |
| Simbol: componenta rampei este rabatată sau derabatată Săgețile apar la componentele rabatabile ale rampei și arată sensul de mișcare. |
| |
| Rampa se găsește la înălțimea senzorului stâlpului de ridicare. Premisă: Senzor stâlpului de ridicare este montat. |

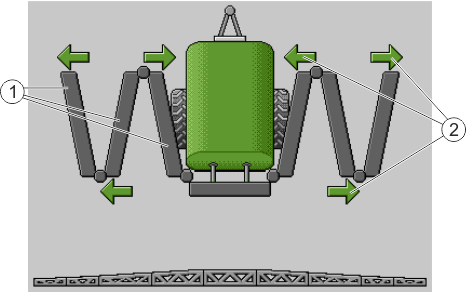

În figura următoare vedeţi cum se afişează la simbolurile funcţiei o rampă formată din şapte componente.
| Săgeţi de direcţie Săgeata spre interior înseamnă: rabatare Săgeata spre exterior înseamnă: derabatare |
| Componentele gri ale rampei nu se rabatează, respectiv nu se derabatează cu acest simbol funcţional |
| Componentele albe ale rampei se rabatează, respectiv se derabatează cu acest simbol funcţional |
Utilizaţi următoarele taste funcţionale pentru a utiliza funcţia:
| | | |
Plierea simetrică a rampei, în interior | | | |
Deplierea simetrică a rampei, în interior | | | |
Plierea simetrică a rampei, în mijloc | | | |
Deplierea simetrică rampei, în mijloc | | | |
Deplierea rampei în exterior, în partea stângă | | | |
Deplierea rampei în exterior, în partea dreaptă | | | |
Plierea simetrică a rampei, în mijloc și în interior | | | |
Deplierea simetrică a rampei, în mijloc și în interior | | | |
Blocarea componentei rampei | | | |
