SPRAYER-Controller MAXI und MIDI 3.0 - Calibrarea duzelor

Instrucțiuni de service

Calibrarea duzelor

MAZ_Düsen kalibrieren

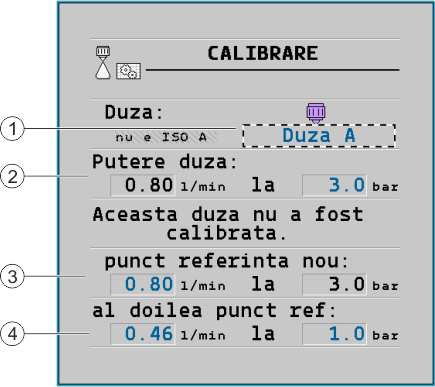

Fereastra „Calibrare”

	Duze selectate		Puterea duzelor la 3 bar - rezultatul calibrării
	Puterea actuală a duzelor. Dacă modificați presiunea, apare puterea nou calculată a duzelor.		La duzele nestandardizate, calibrarea trebuie efectuată la o altă presiune. Aceasta ar trebui să fie ceva mai mare decât presiunea de lucru planificată.

		AVERTISMENT
	Lichidul de stropire sau reziduurile lichidului de stropire Pericol de intoxicare sau pericol de arsuri chimice 1. Înainte de calibrare curăţaţi temeinic rezervorul de soluţie de stropire. Maşina de erbicidat nu trebuie să conţină soluţie de stropire sau reziduuri ale acesteia. 2. În timpul calibrării folosiţi numai apă curată. 3. Purtaţi echipamentul de protecţie prevăzut.

Mod de procedură

Astfel calibraţi o duză standardizată:

þ: Rezervorul este umplut cu apă curată.

þ: În rezervor şi în conducte nu se găsesc reziduuri de soluţii de stropire.

1.: - Comutaţi modul de stropire în fereastra de lucru, pe manual

2.: - Porniți stropirea.

3.: şi - Reglaţi presiunea de stropire la 3 bar.

4.: Colectaţi apa de la mai multe duze cu un recipient gradat, timp de un minut.

5.: Calculaţi cantitatea medie de apă dispersată.

6.: - Opriţi stropirea.

7.: - Activaţi modul automat.

8.: Comutaţi la fereastra "Calibrare":
> >

9.: În linia "Duză” - selectaţi duza pentru calibrare. Duzele standardizate sunt denumite după culoarea lor.

10.: Introduceţi cantitatea medie calculată în l/min în câmpul de sub linia "Noul punct de referinţă".

11.: La duzele nedefinite trebuie să introduceţi şi capacitatea minimă a duzei sub parametrul "Al doilea punct de referinţă". Pentru aceasta trebuie să repetați procedura la o altă presiune.

⇨: Aţi calibrat duza selectată.
