SPRAYER-Controller MAXI und MIDI 3.0 - Geometria maşinilor de erbicidat cu două calculatoare de lucru

Instrucțiuni de service

Geometria maşinilor de erbicidat cu două calculatoare de lucru

Trebuie să măsurați și să introduceți următoarele distanțe:

▪: În calculatorul de lucru principal: Distanțele dintre rampa principală, ax și punctul de remorcare.

▪: În calculatorul de lucru suplimentar: Distanța dintre rampa principală (CRP_2) și rampa suplimentară.

La sistemele cu rampă suplimentară depliabilă unilateral, trebuie să introduceți suplimentar distanța DRP_Y:

▪: Rampa se găsește numai pe partea stângă: 0 cm

▪: Rampă pe partea dreaptă: Lățimea de lucru a rampei în cm

Mod de procedură

Astfel introduceţi geometria mașinii de erbicidat în calculatorul de lucru principal:

þ: Ați fixat al doilea conector în calculatorul de lucru principal.

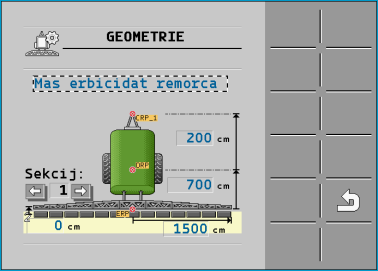

1.: Comutați la fereastra „Geometrie” în aplicația calculatorului de lucru principal:
> > > >

⇨: Apare următoarea fereastră:

⇨: Pe imagine sunt două puncte roșii: CRP_1 - Punct de remorcare; DRP - Axă; CRP_2 - Punct de lucru al rampei principale. Din acest punct trebuie să măsurați și mai târziu distanța până la a doua rampă.

2.: În rândul de deasupra desenului, setați tipul corespunzător de maşină de erbicidat.

3.: Introduceți valorile măsurate.

Mod de procedură

Astfel introduceţi geometria mașinii de erbicidat în calculatorul de lucru suplimentar:

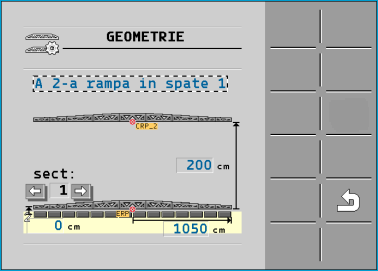

1.: Comutați la fereastra „Geometrie” în aplicația calculatorului de lucru suplimentar:
> > > >

⇨: Apare următoarea fereastră:

⇨: Punctul roșu CRP_2 marchează prima rampă.

2.: În rândul de deasupra desenului selectați dacă a doua rampă se găsește în fața sau în spatele primei rampe (văzută în sensul de mers): „A 2-a rampă în spatele primei“ sau „A 2-a rampă în fața primei.“

3.: Măsurați și introduceți distanța dintre CRP_2 și a doua rampă (ERP).
