Inversarea înclinării rampei la întoarcere

Această funcție vă ajută la lucrul pe teren înclinat.



Mod de funcţionare



La lucrările în pantă, rampa este înclinată. Funcţia salvează unghiul de înclinare.
După manevra de întoarcere, dacă maşina de erbicidat se deplasează în direcţia opusă, unghiul de înclinare îşi schimbă orientarea simetric.

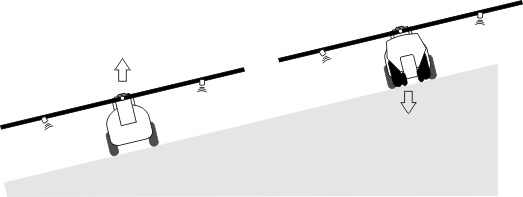

 Darstellung Hang spiegeln
La întoarcerea în pantă, puteți apăsa o tastă pentru a înclina rampa în direcție opusă.



Utilizaţi următoarele taste funcţionale pentru a utiliza funcţia:

Simbol funcţional
Semnificaţie
Activează funcția. La fiecare apăsare, poziția țintă a rampei se modifică (săgețile albe).
Înclină manual rampa. După apăsare, inversarea automată a unghiului de înclinare se încheie.




Prezentare


Setarea actuală se afişează în fereastra de lucru, deasupra rampei, dacă este activată funcţia.

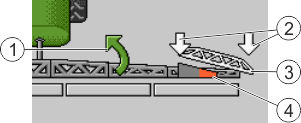

 MAZ_Hang Spiegeln - Symbole - Bedeutung
Direcția actuală de deplasare a rampei.
Poziția actuală a rampei.
Poziția țintă a rampei.
Unghiul actual al senzorului unghiular la cilindrul de înclinare.

În funcţie de configuraţie pot apărea următoarele simboluri:

Exemple
Simbol
Semnificaţie
Săgețile albe: Poziția țintă este orizontală.
Senzorul unghiular: Poziția orizontală este atinsă.
Rampa este înclinată spre dreapta. Funcţia este dezactivată.
Rampa este înclinată spre dreapta. Ea trebuie însă să se încline automat spre stânga. Sistemul va mișca rampa în această direcție.
Poziția actuală: Rampă înclinată spre dreapta
Poziție țintă: Înclinată spre stânga.
Inversarea orientării în pantă: activată
Rampa este înclinată spre dreapta. Ea trebuie însă să se deplaseze automat la orizontală. Sistemul va mișca rampa în această direcție.



Mod de procedură



þ
Ați calibrat potenţiometrul de pantă (senzorul unghiular al înclinării).
1.
Deplasaţi-vă cu maşină de erbicidat transversal faţă de înclinarea pantei.
2.
Așezați rampa paralel cu terenul potrivit.
3.
 FS_JR3_Hang spiegeln – În promontoriu apăsați înainte de manevra de întoarcere.
⇨
Unghiul actual este salvat.
⇨
 SY_JR3_Hang_Zwei Pfeile nach Unten - Apar două săgeți albe îndreptate în jos.
⇨
Sistemul aduce rampa în poziţie orizontală.
⇨
În timpul mişcării rampei, în fereastra de lucru apare o săgeată verde.
⇨
Dacă rampa este orizontală, apare simbolul  SY_Hang waagerecht_Pfeile nach unten.
4.
Întoarceți numai după ce rampa este orizontală.
5.
 FS_JR3_Hang spiegeln - Apăsați o dată după manevra de întoarcere.
⇨
Calculatorul de lucru înclină rampa în direcţia opusă până când este atins unghiul salvat anterior pe partea cealaltă.
⇨
În timpul mişcării rampei, în fereastra de lucru apare o săgeată verde.
⇨
Funcţia se dezactivează dacă modificaţi manual înclinarea rampei.
