Asistent duze

Asistentul de duze are următorul scop:
▪
Aici puteți vedea cum acționează tipul de duză asupra valorilor nominale și vitezelor posibile.
▪
Trebuie să selectați aici corect tipul de duză montat.
▪
Aici puteți modifica valoarea nominală.


Simbol funcţional
Semnificaţie
Schimbă datele calculate

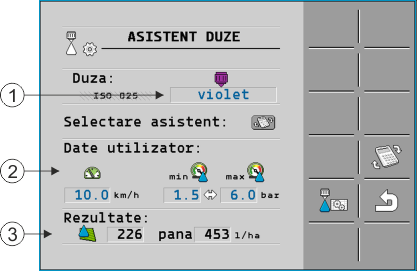

 Düsenassistent 1
Determinarea valorilor nominale posibile
Duze selectate
Aici puteți introduce:
- viteza de lucru spre care se tinde
- presiunea optimă pentru duză
Aici vedeți ce valori nominale sunt posibile la această duză cu viteza de lucru setată.

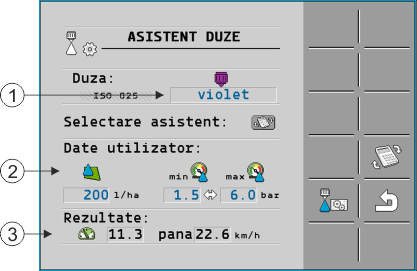

 Düsenassistent 2
Determinarea duzelor potrivite
Duze selectate
Aici puteți introduce:
- cantitatea de stropire dorită. Aceasta este preluată direct din parametrul „Valoare nominală”.
- presiunea optimă pentru duză
Aici vedeți la ce viteză poate fi atinsă această valoare nominală.



Mod de procedură



Astfel calculați ce valoare nominală puteți atinge cu o duză la presiunea dată:
1.
Comutaţi la fereastra "Asistent duze":
 FS_JR3_Einstellungn-Menü >  FS_JR3_Düsen Assistent
2.
Apăsați  FS_JR3_Taschenrechner wechseln, astfel încât simbolul vitezei  Geschwindigkeit apare în zona „Date utilizator”.
3.
Selectați câmpul cu culoarea duzei, pentru a selecta o duză.
⇨
Lista conține toate duzele standard și patru locuri pentru configurarea duzelor proprii.
4.
În câmpul  Geschwindigkeit introduceți viteza de lucru dorită.
5.
În zona  SY_JR3_Druckbereich reglați domeniul de presiune optim care facilitează mărimea dorită a picăturilor la duza folosită. Această valoare o găsiți în fișa tehnică a duzei.
⇨
Indicație: domeniul de presiune setat aici nu este preluat la stropire. În timpul lucrului trebuie să aveți grijă ca maşina de erbicidat să lucreze în domeniul de presiune dorit.
⇨
În zona „Rezultate” apar valorile nominale posibile.
Dacă valoarea nominală calculată este prea mare sau prea mică:
▪
Modificați viteza de lucru.
▪
Montați alte duze. Efectuați calculul pentru noua culoare a duzelor.



Mod de procedură



Calculul poate fi făcut și ca un rezultat al valorii nominale dorite:
1.
Apăsați  FS_JR3_Taschenrechner wechseln, astfel încât simbolul  Istwert apare în zona „Date utilizator”.
2.
În câmpul  Istwert introduceți valoarea nominală spre care se tinde.
3.
Introduceți domeniul de presiune pentru culoarea duzelor.
4.
În zona „Rezultate” vedeți la ce viteze atingeți valoarea nominală.
