System główny - MIDI


System jest rozszerzalny. W wersji podstawowej składa się z jednego do trzech komputerów roboczych. Pierwszy komputer łączy się z gniazdem ISOBUS ciągnika.

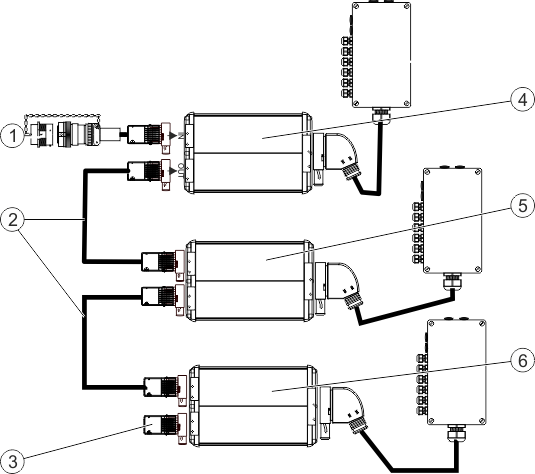

System główny w wersji MIDI 3.0
Kabel łączący komputera roboczego ISOBUS
Podłączenie do gniazda wtykowego ISOBUS
ECU-MIDI – Master
Kabel
ECU-MIDI – Slave
Wtyczka z terminatorem
W innych przypadkach gniazdo do podłączania rozszerzeń systemu.
ECU-MIDI – Slave
