SPRAYER-Controller MAXI und MIDI 3.0 - Operar boquillas laterales

Guía de servicio

Operar boquillas laterales

JR3_Randdüsen in der Arbeitsmaske

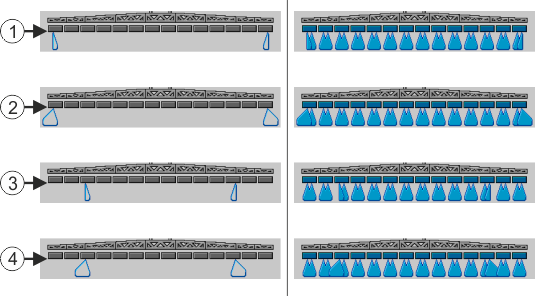

Boquillas laterales en la pantalla de trabajo: A la izquierda antes de pulverizar; A la derecha durante la pulverización.

	Boquillas para cantos en las secciones 1 y 14
	Boquillas de amplia difusión en las secciones 1 y 14
	Boquillas para cantos en las secciones 3 y 12
	Boquillas de amplia difusión en las secciones 3 y 12

Símbolo de función	Significado
	Activar y desactivar boquillas para cantos a la izquierda y derecha
	Activar y desactivar boquillas de amplia difusión a la izquierda y derecha

Procedimiento

Para operar las boquillas laterales:

1.: Detener aplicación.

2.: Cambiar a las pantallas adicionales:

⇨: En la pantalla deben aparecer símbolos de función destinados a la operación de las boquillas laterales.

3.: Pulsar las teclas de función de las boquillas laterales para visualizarlos en pantalla.

⇨: Debajo del símbolo de la barra aparecen conos de pulverización de las boquillas laterales. Los símbolos sirven solamente como orientación de la posición de las boquillas laterales.
