Calibrar caudalímetro con el método de boquillas

En la calibración del caudalímetro con el método de boquillas, se calcula el volumen promedio del fluido pulverizado por una boquilla durante un tiempo determinado.


Funcionamiento


Para la calibración con este método deberá pulverizar agua limpia a través de todo el ancho de trabajo y medir el volumen aplicado con un vaso dosificador en diferentes boquillas.
El caudalímetro mide los pulsos durante ese tiempo.
Una vez finalizada la aplicación, deberá ingresar el promedio del agua aplicada por una boquilla por minuto.
El procesador determina la cantidad de pulsos por litro.


ADVERTENCIA
Agentes pulverizadores o residuos de agentes pulverizadores
Riesgo de intoxicación o daño cáustico
1.
Limpie rigurosamente el tanque de líquido pulverizador antes de efectuar la calibración. El pulverizador debe estar libre de agentes pulverizadores o residuos de los mismos.
2.
Use únicamente agua limpia para la calibración.
3.
Utilice un equipo de protección adecuado.



Procedimiento



þ
El modo manual está activado (en la sección “Datos de pulverizado” de la pantalla de trabajo aparece el símbolo  SY_JR3_Regelung manu).
þ
Prepare un vaso dosificador para medir la cantidad total aplicada.
þ
Prepare un cronómetro para contar exactamente un minuto.
þ
Todas las secciones están preseleccionadas y el pulverizador puede aplicar a través de todo el ancho de trabajo.
þ
El tanque está lleno de agua limpia.
þ
El ancho de trabajo establecido es correcto.
þ
La cantidad de boquillas por sección y la cantidad de secciones se especificó correctamente.
1.
¡Cerciórese de que se cumplan todos los requisitos!
2.
Cambiar a la pantalla “CALIBRACIÓN”:
 FS_JR3_Einstellungn-Menü >  FS_JR3_Zurück und Weiter > FS_JR3_kalibrierung aufrufen >  FS_JR3_DFM-Kalibrierung
⇨

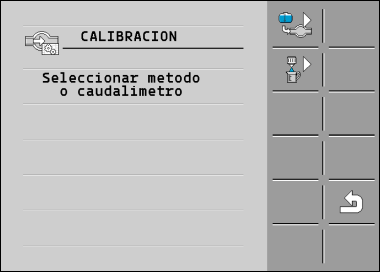

Aparece la siguiente pantalla:

3.
 FS_JR3_Düsenmethode - Seleccionar método de boquillas.
⇨

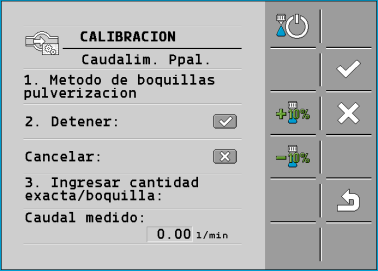

Aparece la siguiente pantalla:
 MA_JR3_Düsenmethode
⇨
En la fila “Caudal medido” aparece el caudal actual.
4.
 FS_JR3_Regelung EIN AUS - Iniciar aplicación.
5.
Ir a una boquilla y recolectar con un vaso dosificador el agua pulverizada durante exactamente 60 segundos.
6.
Anotar el caudal de agua pulverizada.
7.
Repetir los últimos dos pasos en otras boquillas.
8.
Determinar un promedio de todas las mediciones y anotarlo.
9.
 FS_JR3_Regelung EIN AUS - Detener aplicación.
⇨
La aplicación se detiene.
10.
 FS_JR3_OK - Detener calibración.
⇨
En la fila “3. Indicar volumen exacto por boquilla” aparece un campo de entrada de datos.
11.
Introducir en este campo la cantidad total promedio aplicada en litros.
12.
 FS_JR3_Zurück einfach - Salir de la pantalla.
⇨
El valor del parámetro “Pulsos Caudal ppal.” se actualiza.
⇨
Se ha calibrado el caudalímetro con el método de boquillas.
