Plegar y desplegar barra
Con esta función se pliega y despliega la barra del pulverizador.
La operación depende de los siguientes factores:
- ▪
- Número de segmentos plegables y desplegables de la barra.
- ▪
- Clase de bloqueo para el pliegue y despliegue de la barra.
- ▪
- Clase de pulverizador.
Acceda a la pantalla mediante esta función:
Estructura de la barra

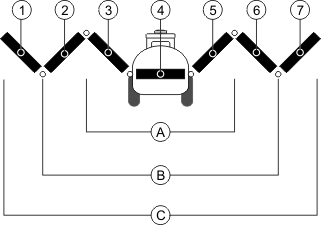

La siguiente figura muestra la estructura de las barras y la denominación de las partes individuales de la barra. La figura muestra un pulverizador con una barra de siete segmentos, pero también se aplica a barras más angostos.
Segmentos de la barra en un pulverizador
| | | Segmento de la barra: interno izquierdo |
| | | Segmento de la barra: segmento fijo |
| | | Segmento de la barra: interno derecho |
| Segmento de la barra: externo izquierdo | | Segmento de la barra: central derecho |
| Segmento de la barra: central izquierdo | | Segmento de la barra: externo derecho |

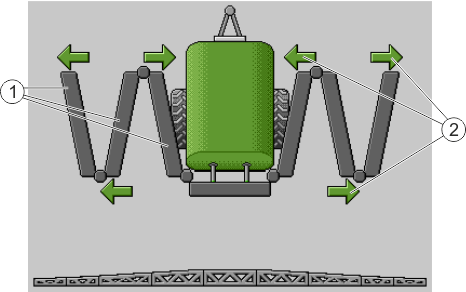

Representación de la barra en la pantalla “Plegado”
| Segmentos desplegables de la barra |
| Símbolo: Segmento de la barra plegándose o desplegándose Las flechas aparecen en los segmentos plegables de la barra e indican el rumbo del movimiento. |
| |
| La barra se encuentra a la altura del sensor del mástil de elevación. Requisito: Sensor de mástil de elevación montado. |
En la siguiente figura podrá ver como se muestra una barra de siete segmentos en los símbolos de función.
| Flechas direccionales La flecha hacia adentro significa: Plegado La flecha hacia afuera significa: Desplegado |
| Los segmentos grises de la barra no se pliegan ni despliegan con este símbolo de función |
| Los segmentos blancos de la barra se pliegan o se despliegan con este símbolo de función |
Utilice las siguientes teclas de función para operar la función:
| | | |
Plegar simétricamente barra interna | | | |
Desplegar simétricamente barra interna | | | |
Plegar simétricamente barra central | | | |
Desplegar simétricamente barra central | | | |
Desplegar barra externa izquierda | | | |
Desplegar barra externa derecha | | | |
Plegar simétricamente barra central e interna | | | |
Desplegar simétricamente barra central e interna | | | |
Bloquear segmento de barra | | | |
