Configurar computadora de trabajo
Pulverizador con dos circuitos y dos computadoras de trabajoGeometría en pulverizadores con dos computadoras de trabajo
Pulverizador con dos circuitos y dos computadoras de trabajoGeometría en pulverizadores con dos computadoras de trabajoGeometría en pulverizadores con dos computadoras de trabajo
Medir e introducir las siguientes distancias:
- ▪
- En la computadora de trabajo principal: Distancias entre la barra principal, el eje y el punto de enganche.
- ▪
- En la computadora de trabajo auxiliar: Distancia entre la barra principal (CRP_2) y la barra auxiliar.
Para los sistemas con barra auxiliar de despliegue unilateral, deberá introducir adicionalmente la distancia DRP_Y:
- ▪
- La barra se ubica solamente en el lado izquierdo: 0 cm
- ▪
- La barra del lado derecho: Ancho de trabajo de la barra en cm
Procedimiento
Para introducir la geometría de pulverización en la computadora de trabajo principal:
- þ
- Ha colocado el segundo conector en la computadora de trabajo principal.
- 1.

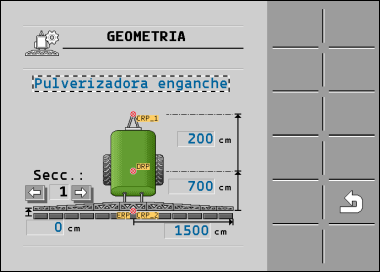

- Cambiar a la pantalla “Geometría” en la aplicación de la computadora de trabajo principal:
>
> > >
- ⇨
- En la figura hay dos círculos rojos: CRP_1 - Punto de enganche; DRP - Eje; CRP_2 - Punto de trabajo de la barra principal. Desde este punto se mide luego la distancia hasta la barra auxiliar.
- 2.
- Establecer en la fila ubicada sobre el esquema el tipo de pulverizador adecuado.
- 3.
- Introduzca las mediciones.
Procedimiento

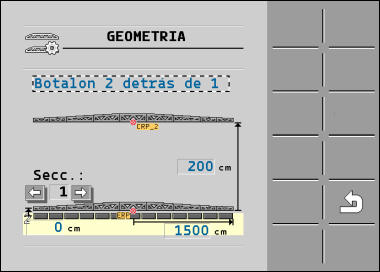

Para introducir la geometría de pulverización en la computadora de trabajo auxiliar:
- ⇨
- El círculo rojo CRP_2 señala la primera barra.
- 2.
- Seleccionar en la fila ubicada sobre el esquema si la segunda barra se posiciona delante o detrás de la primera barra (visto en sentido de la marcha): “Barra 2 detrás de 1” o “Barra 2 delante de 1”
- 3.
- Medir e introducir la distancia entre CRP_2 y la segunda barra (ERP).
