Operar la computadora de trabajo en el campoControlar barraVoltear inclinación de las barras durante un viraje


Voltear inclinación de las barras durante un viraje

Esta función sirve para trabajos en terrenos clivosos.



Funcionamiento

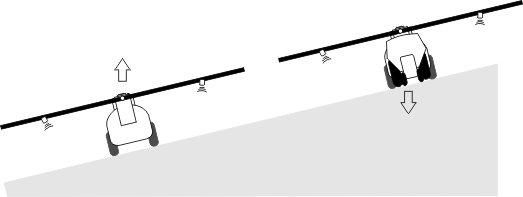

Durante los trabajos en pendiente la barra está inclinada. Esta función almacena el ángulo de inclinación.
Tras la maniobra de viraje, cuando el pulverizador avanza en dirección contraria, el ángulo de inclinación se voltea.


 Darstellung Hang spiegeln
Al virar en una pendiente, podrá presionar una tecla para inclinar la barra en la dirección contraria.



Utilice las siguientes teclas de función para operar la función:

Símbolo de función
Significado
Activa la función. Con cada pulsación cambia la posición destino de la barra (flechas blancas).
Inclina manualmente la barra. Con una pulsación finaliza el volteo automático del ángulo de inclinación.




Representación

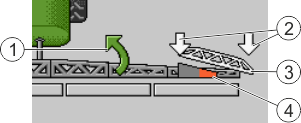

El ajuste actual se muestra en la pantalla de trabajo encima de la barra, en caso que la función esté activada.
 MAZ_Hang Spiegeln - Symbole - Bedeutung
Rumbo de movimiento actual de la barra.
Estado actual de la barra.
Posición destino de la barra.
Ángulo actual del sensor angular en el cilindro de inclinación.

Dependiendo de la configuración, pueden aparecer los siguientes símbolos:

Ejemplos
Símbolo
Significado
Flechas blancas: La posición destino es a nivel.
Sensor angular: Posición nivelada alcanzada.
Barra inclinada hacia la derecha. Función desactivada.
Barra inclinada hacia la derecha. Sin embargo, se debe inclinar automáticamente hacia la izquierda. El sistema moverá la barra en esa dirección.
Posición actual: Barra inclinada hacia la derecha
Posición destino: Inclinado a la izquierda.
Volteo en pendiente: activada
Barra inclinada hacia la derecha. Sin embargo, se debe inclinar automáticamente hacia la posición nivelada. El sistema moverá la barra en esa dirección.



Procedimiento



þ
Ha calibrado el sensor angular del cilindro de inclinación (sensor angular de inclinación).
1.
Avance con el pulverizador hacia la pendiente.
2.
Colocar la barra en posición paralela al terreno inclinado.
3.
 FS_JR3_Hang spiegeln – presionar esta tecla en la cabecera antes de la maniobra de viraje.
⇨
El ángulo actual se almacena.
⇨
 SY_JR3_Hang_Zwei Pfeile nach Unten - Aparecen dos flechas blancas señalando hacia abajo.
⇨
El sistema moverá la barra hacia la posición nivelada.
⇨
Durante el movimiento de la barra, en la pantalla de trabajo aparece una flecha verde.
⇨
Si la barra está nivelada, aparece el símbolo  SY_Hang waagerecht_Pfeile nach unten.
4.
No vire antes de que la barra esté en posición nivelada.
5.
 FS_JR3_Hang spiegeln - presionar esta tecla una vez tras la maniobra de viraje.
⇨
La computadora de trabajo inclina la barra hacia la dirección contraria hasta que el ángulo almacenado previamente sea alcanzado en el lado opuesto.
⇨
Durante el movimiento de la barra, en la pantalla de trabajo aparece una flecha verde.
⇨
La función se apaga si modifica manualmente la inclinación de la barra.
