SPRAYER-Controller MAXI und MIDI 3.0 - Kalibrering af strømningsmåleren med dysemetoden

Servicevejledning

Indholdsfortegnelse

Kalibrering af strømningsmåleren med dysemetoden

Ved kalibrering af strømningsmåleren med dysemetoden finder du en gennemsnitlige mængde af den væske, der er udbragt gennem en dyse i et bestemt tidsrum.

Funktion

Ved kalibrering med denne metode skal du udbringes rent vand via hele arbejdsbredden og måle den udbragte mængde ved med et målebæger på de forskellige dyser.

Strømningsmåleren måler impulserne i denne tid.

Når du har afsluttet udbringningen, skal du indtaste, hvor meget vand der i gennemsnittet er udbragt pr. minut via en dyse.

Jobcomputeren findes derefter antal impulser pr liter.

		ADVARSEL
	Sprøjtemidler eller rester af sprøjtemidler Fare for forgiftning eller ætsning 1. Inden kalibrering rengøres sprøjtevæskebeholderen grundigt. Sprøjten skal være fri for sprøjtemidler eller sprøjtemiddelrester. 2. Under kalibreringen må der kun anvendes klart vand. 3. Bær korrekt sikkerhedsudstyr.

Fremgangsmåde

þ: Manuel modus er aktiveret (i området "Sprøjtedata" i arbejdsmasken vises symbolet ).

þ: Du har forberedt en målebæger, som du kan bruge til at måle den udbragte mængde.

þ: Du har forberedt et stopur, for at tælle præcist et minut.

þ: Alle sektioner er forvalgt, og sprøjten kan udbringes på hele arbejdsbredden.

þ: Tanken er fyldt med klart vand.

þ: Den indstillede arbejdsbredde er korrekt.

þ: Antal dyser pr. sektion og antallet af sektioner er angivet korrekt.

1.: Kontroller at alle forudsætninger er opfyldt!

2.: Skift til masken "KALIBRERING":
> > >

⇨: Følgende maske fremkommer:

3.: - Vælg dysemetoder.

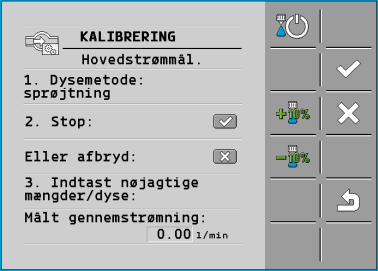

⇨: Følgende maske fremkommer:

⇨: I linjen "Målt gennemstrømning" fremkommer den aktuelle gennemstrømning.

4.: - Start udbringning.

5.: Gå til en dyse og opsaml det udbragte vand i nøjagtigt 60 sekunder med det klargjorte målebæger.

6.: Notér den udbragte vandmængde.

7.: Gentag de sidste to skridt på flere dyser.

8.: Find et gennemsnit fra flere målinger, og skriv det ned.

9.: - Stop udbringning.

⇨: Udbringning stoppes.

10.: - Stands kalibrering.

⇨: I linje 3. Indtast den nøjagtige mængde pr. dyse" fremkommer et indtastningsfelt.

11.: Indtast den gennemsnitligt udbragte mængde i liter i dette felt.

12.: - Afslut masken.

⇨: Værdien for parameteren "Impulser hovedstrøm" opdateres.

⇨: Du har kalibreret strømningsmåleren med dysemetoden.
