Kalibrering af strømningsmåleren med tankmetoden

Funktion

Ved tankmetoden udbringes en større mængde vand over et bestemt tidsrum.

Strømningsmåleren måler impulserne i denne tid.

Efter udbringningen skal di indtaste mængden af det udbragte vand.

Jobcomputeren findes derefter antal impulser pr liter.

		ADVARSEL
	Sprøjtemidler eller rester af sprøjtemidler Fare for forgiftning eller ætsning 1. Inden kalibrering rengøres sprøjtevæskebeholderen grundigt. Sprøjten skal være fri for sprøjtemidler eller sprøjtemiddelrester. 2. Under kalibreringen må der kun anvendes klart vand. 3. Bær korrekt sikkerhedsudstyr.

Fremgangsmåde

þ: Alle sektioner er aktiveret.

þ: Manuel modus er aktiveret (i området "Sprøjtedata" i arbejdsmasken vises symbolet ).

þ: Tanken er fyldt med klart vand. Dertil kræves flere hundrede liter rent vand.

þ: Du har mulighed at veje hele trækket eller at måle mængden af det udbragte vand med en anden metode.

þ: Pumpen er tilkoblet.

1.: Kontroller at alle forudsætninger er opfyldt.

2.: Vej tanken.

3.: Skift til masken "KALIBRERING":
> > >

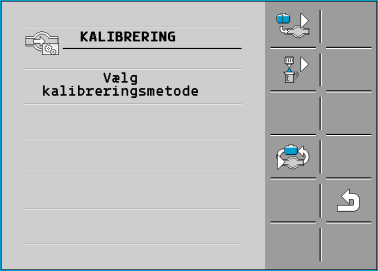

⇨: Følgende maske fremkommer:

4.: - Vælg tankmetoden.

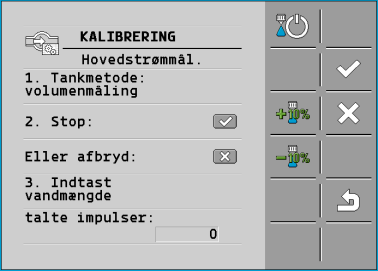

⇨: Følgende maske fremkommer:

5.: - Start udbringning.

⇨: Under udbringning tælles antal impulser i masken "KALIBREIRING - hovedstrømmåler".

6.: Udbring nogle hundrede liter. Tøm beholderen ikke helt. Således undgår du, at der dannes luftbobler og forfalsker resultater.

7.: - Stop udbringning.

⇨: Udbringning stoppes.

⇨: I denne visning tælles ingen impulser.

8.: - Stands kalibrering.

9.: Vej tanken.

10.: Indtast den udbragte mængde i liter i linjen "Indtast vandmængden".

11.: - Afslut masken.

⇨: Du har kalibreret strømningsmåleren m tankmetode.
