Ind- og udvipning af bommen
Med denne funktion vippes marksprøjtens bom ind og ud.
Betjeningen afhænger af følgende faktorer:
- ▪
- Antal af de bomdele, der kan vippes ind og ud.
- ▪
- Type låsning til indklapning og udklapning af bommen.
- ▪
- Marksprøjtens type.
Således skiftes til masken med denne funktion:
Bommens opbygning
Nedenstående billede viser bommenes opbygning og som de enkelte bomdele kaldes. Billedet viser en marksprøjte med en syvdelt bom, men en gælder også for mindre bomme.
Bomdele ved en marksprøjte
| | | Bomdel: Indvendig til venstre |
| | | |
| | | Bomdel: Indvendigt til højre |
| Bomdel: Udvendigt til venstre | | |
| | | Bomdel: Udvendigt til højre |
Visning af bommen i masken "Klapning"
| Dele af bommen, der kan klappes ud |
| Symbol: Bomdelen klappes ind eller ud Pilene fremkommer ved klapbare bomdele og viser bevægelsesretningen. |
| |
| Bommen befinder sig på højden med løftemastsensoren. Forudsætning: Løftemastsensoren er monteret. |

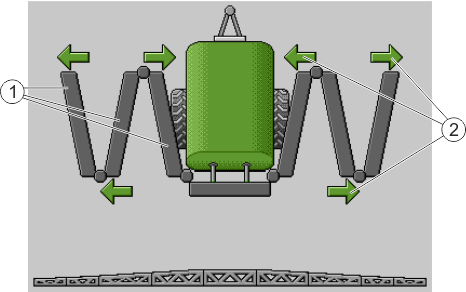

På følgende billede vises, hvordan en bom i syv dele vises i arbejdsmasken.
| Retningspile Pilen indad betyder: Indklapning Pilen udad betyder: Udklapning |
| Grå bomdele klappes ikke ind og ud med dette funktionssymbol |
| Hvide bomdele klappes ikke ind og ud med dette funktionssymbol |
Brug følgende funktionstaster for at betjene funktionen:
| | | |
Klap bommen indvendigt symmetrisk ind | | | |
Klap bommen indvendigt symmetrisk ud | | | |
Klap bommen midt symmetrisk ind | | | |
Klap bommen midt symmetrisk ud | | | |
Klap bommen udvendigt til venstre ud | | | |
Klap bommen udvendigt til højre ud | | | |
Klap bommen midt og indvendigt symmetrisk ind | | | |
Klap bommen midt og indvendigt symmetrisk ud | | | |
| | | |
