SPRAYER-Controller MAXI und MIDI 3.0 - Kalibrering af dyser

Servicevejledning

Indholdsfortegnelse

Kalibrering af dyser

MAZ_Düsen kalibrieren

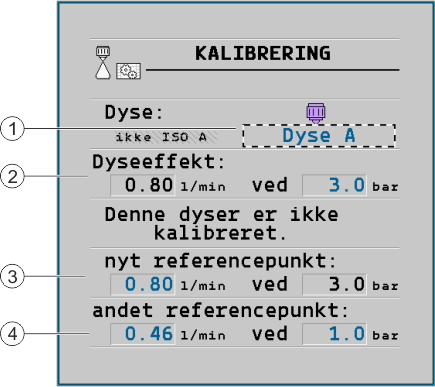

Masken "Kalibrering"

	Valgt dyse		Dyseeffekt ved 3 bar - resultat af kalibrering
	Aktuel dyseeffekt. Når du ændrer trykket, vises den genberegnede dyseeffekt.		Ved ikke-standard-dyser skal kalibreringen gennemføres ved et lavere tryk. Den bør cirka så høj som det planlagte arbejdstryk.

		ADVARSEL
	Sprøjtemidler eller rester af sprøjtemidler Fare for forgiftning eller ætsning 1. Inden kalibrering rengøres sprøjtevæskebeholderen grundigt. Sprøjten skal være fri for sprøjtemidler eller sprøjtemiddelrester. 2. Under kalibreringen må der kun anvendes klart vand. 3. Bær korrekt sikkerhedsudstyr.

Fremgangsmåde

Således kalibreres en standarddyse:

þ: Tanken er fyldt med rent vand.

þ: I tanken og ledningerne findes ingen sprøjtemiddelrester.

1.: - Omstil udbringningsmodus til manuel i arbejdsmasken

2.: - Start udbringning.

3.: og - Indstil sprøjtetrykket til 3 bar.

4.: Opsaml vandet fra flere dyser i et minut hvert med en målebæger.

5.: Beregn den gennemsnitlige udbringsmængde.

6.: - Stop udbringning.

7.: - Aktiver automatikmodus.

8.: Skift til masken "Kalibrering":
> >

9.: Vælg dysen for kalibrering i linjen "Dyse". Standarddyser betegnelse med deres farve.

10.: I feltet under linjen "Ny referencepunktet" indtastes den beregnede gennemsnitsmængde i l/min.

11.: Ved udefinerede dyser skal du også indtaste den minimale effekt af dysen under parameteret "Anden referencepunkt". Dertil skal du gentage proceduren ved et andet tryk.

⇨: Du har kalibreret den valgte dyse.
