Geometri på marksprøjter med to obcomputere

Følgende afstande skal måles og indtastes:

▪: I hovedjobcomputeren: Afstande mellem hovedbom, aksel og påhængningspunkt.

▪: I ekstrajobcomputeren: Afstand mellem hovedbommen (CRP_2) og ekstrabommen.

Ved systemer med ensidet udklapbar Ekstrabom, skal desuden afstand DRP_Y indtastes:

▪: Bommen befinder sig kun på venstre side: 0cm

▪: Bom på højre side: Bommens arbejdsbredde i cm

Fremgangsmåde

Således indtastes sprøjtegeometri i hovedjobcomputeren:

þ: Du har sat den anden konnektor i hovedjobcomputeren.

1.: Skift til masken ”Geometri” i applikationen i hovedjobcomputeren:
> > > >

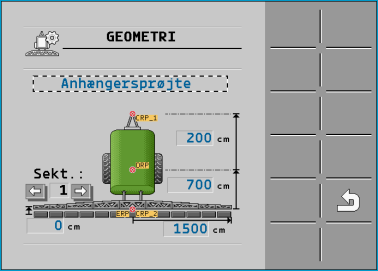

⇨: Følgende maske fremkommer:

⇨: På billedet findes to røde punkter: CRP_1 -påhængningspunkt; DRP - akse; CRP_2 - arbejdspunkt på hovedpunktet. Ud fra dette punkt skal du også senere måle afstanden til anden bom.

2.: I linjen over tegningen indstilles den passende sprøjtetype.

3.: Indtast de målte værdier.

Fremgangsmåde

Således indtastet sprøjtegeometrien i ekstrajobcomputeren:

1.: Skift til masken ”Geometri” i ekstrajobcomputerens applikation:
> > > >

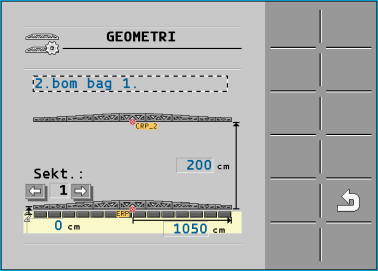

⇨: Følgende maske fremkommer:

⇨: Det røde punkt CRP_2 markerer den første bom.

2.: Vælg i linjen over tegningen, om den anden bom befinder sig før eller efter den første bom (set i køreretning): ”2.bom bag 1." eller ”2.bom foran 1."

3.: Mål afstanden mellem CRP_2 og den anden bom (ERP), og indtast den.
