Dyseassistent

Dyseassistenten har følgende formål:
▪
Her kan du se, hvordan dysetypen påvirker de mulige udbringsmængder og hastigheder.
▪
Du skal her vælge den monterede dysetype korrekt.
▪
Her kan du ændre den nominelle værdi.


Funktionssymbol
Betydning
Udskifter de beregnede data

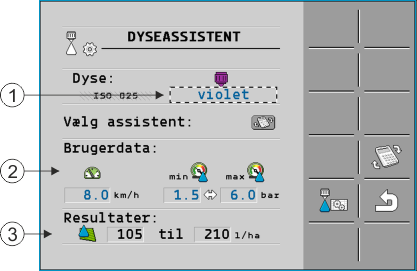

 Düsenassistent 1
Definition af mulige udbringsmængder
Valgt dyse
Her kan der indtastes:
- tilstræbt arbejdshastighed
- optimalt tryk på dysen
Her ses, hvilke udbringsmængderne ved denne dyse er mulig på den indstillede arbejdshastighed.
 Düsenassistent 2
Sådan findes passende dyser
Valgt dyse
Her kan der indtastes:
- ønsket udbringsmængde. Denne overføres direkte fra parameter "Nominel værdi".
- optimalt tryk på dysen
Her ses, på hvilken hastighed denne udbringsmængde kan nås.



Fremgangsmåde



Således beregnes, hvilke udbringsmængde der kan nå med en dyse ved et givet tryk:
1.
Skift til masken "Dyseassistent":
 FS_JR3_Einstellungn-Menü >  FS_JR3_Düsen Assistent
2.
 FS_JR3_Taschenrechner wechseln - Tryk, så snart hastighedsymbolet  Geschwindigkeit vises i området "Brugerdata".
3.
Vælg feltet med dysefarve for at vælge en dyse.
⇨
Listen indeholder alle standarddyser og fire pladser for konfiguration af egne dyser.
4.
Indtast den ønskede arbejdshastighed i feltet  Geschwindigkeit.
5.
I området  SY_JR3_Druckbereich indstilles det optimale trykområde, hvor den anvendte dyse muliggør den ønskede dråbestørrelse. Denne værdi findes i dysens datablad.
⇨
Råd: Det her indstillede trykområde overføres ikke ved udbringning. Under arbejdet skal du selv sørge form at sprøjten arbejder i det ønskede trykområde.
⇨
I området "Resultater" fremkommer mulige udbringsmængder.
Hvis den beregnede udbringsmængde er for stor eller for lille:
▪
Ændr arbejdshastigheden.
▪
Monter andre dyser. Gennemfør arbejdet for den nye dysefarve.



Fremgangsmåde



Beregningen skal udføres ud fra den ønskede udbringsmængde:
1.
 FS_JR3_Taschenrechner wechseln - Tryk, således at symbolet  Istwert vises i området "Brugerdata".
2.
Indtast den tilstræbte udbringsmængde i felt  Istwert.
3.
Indtast trykområdet for dysefarven.
4.
I området "Resultater" vises, ved hvilke hastigheder du har nået udbringsmængden.
