Конструкция на работната маска

Работната маска се показва винаги по време на работа и Ви информира за състоянието на пръскачката.

Работната маска е разделена на няколко зони. Във всяка зона може да се появява информация за определени теми.

Зоните могат да се променят при конфигурация на контролера за модел пръскачки от производителя на пръскачката. Затова следващата графика показва само преглед в стандартната версия.

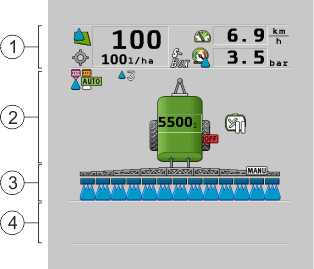

Зони на работната маска

	Зона „Данни за пръскане“		Зона „Щанга“
	Изображение на машината със символи		Символи до изображението на машината

Кои данни се появяват в тези зони, ще прочетете в следващите глави.

До работната маска се появяват символи за функции, при чието задействане се изпълняват дадени функции. Разположението и обслужването им зависят от вида на ISOBUS терминала.

В таблицата по-долу ще видите значението на символите за функции в работната маска.

Символ за функция	Функция
	Отваря маска „Резултати“.
	Отваря маска „Параметри“.
	Отваря маска „Пълнене“.
	Отваря маска „Сгъване щанга“.
	Сменя между ръчно и автоматично регулиране на разпръснатото количество.
	Отваря маска с допълнителни функции.
/	Стартира и изключва управлението чрез теглича или чрез шенкелите на моста.
/	Сменя между две нива на символи.
/	Сменя между две нива на символи, ако допълнително е конфигуриран датчик за вода.
	Показва следващата страница със символи за функции.
