Сгъване и разгъване на щангата
С тази функция се сгъва и разгъва щангата на пръскачката.
Обслужването зависи от следните фактори:
- ▪
- Брой на сгъващите се и разгъващи се части на щангата.
- ▪
- Вид на блокировката за сгъване и разгъване на щангата.
- ▪
- Вид на пръскачката.
До маската с тази функция ще стигнете по следния начин:
Конструкция на щанга

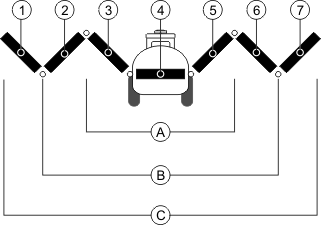

Следващото изображение показва конструкцията на щанги и как се наричат отделните части на щангата. Изображението показва пръскачка с щанга от седем части, но важи и за по-малки щанги.
Части на щангата при пръскачка
| | | Част на щангата: Отвътре вляво |
| | | Част на щангата: Неподвижна част |
| | | Част на щангата: Отвътре вдясно |
| Част на щангата: Отвън вляво | | Част на щангата: Среда дясно |
| Част на щангата: Среда ляво | | Част на щангата: Отвън вдясно |

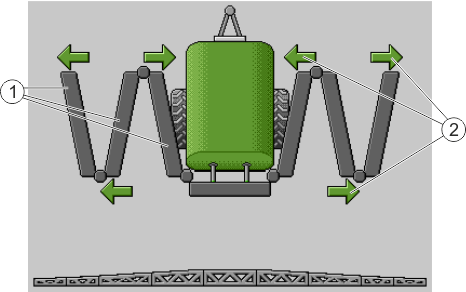

Изображение на щангата в маската „Затваряне“
| Разгъващи се части на щангата |
| Символ: Част на щангата се сгъва или разгъва Стрелките се появяват при сгъващите се части на щангата и показват посоката на движение. |
| |
| Щангата се намира на височината на сензора на повдигане на опората. Изискване: Сензорът за повдигане на опората е монтиран. |
На следващото изображение ще видите как щанга от седем части се показва на символите за функции.
| Стрелки за посока Стрелка навътре означава: Сгъване Стрелка навън означава: Разгъване |
| Частите на щангата, маркирани в сиво, не се сгъват или разгъват с този символ за функция |
| Частите на щангата, маркирани в бяло, се сгъват или разгъват с този символ за функция |
Използвайте следните функционални бутони, за да изключите функцията:
| | | |
Симетрично сгъване на щангата отвътре | | | |
Симетрично разгъване на щангата отвътре | | | |
Симетрично сгъване на щангата по средата | | | |
Симетрично разгъване на щангата по средата | | | |
Разгъване на щангата отвън вляво | | | |
Разгъване на щангата отвън вдясно | | | |
Симетрично сгъване на щангата по средата и отвътре | | | |
Симетрично разгъване на щангата по средата и отвътре | | | |
Блокиране на част на щангата | | | |
