Калибриране на дюзите

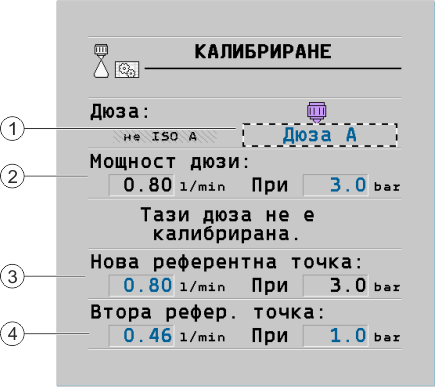

MAZ_Düsen kalibrieren

Маска „Калибриране“

	Избрана дюза		Мощност дюзи при 3 bar – резултат от калибрирането
	Актуална мощност дюзи. Ако промените налягането, ще се появи новата изчислена мощност дюзи.		При нестандартни дюзи калибрирането трябва да се извършва при друго налягане. То трябва да е приблизително толкова високо, колкото планираното работно налягане.

		ПРЕДУПРЕЖДЕНИЕ
	Препарати за пръскане или остатъци от препарати за пръскане Опасност от отравяне или нараняване 1. Преди калибрирането почистете основно резервоара за течност за пръскане. В пръскачката не трябва да има препарати за пръскане или остатъци от препарати за пръскане. 2. По време на калибрирането използвайте само чиста вода. 3. Носете подходяща предпазна екипировка.

Начин на действие

Калибрирате стандартна дюза по следния начин:

þ: Резервоарът е пълен с чиста вода.

þ: В резервоара и в тръбите няма малки остатъци от препарати за пръскане.

1.: - Превключване в работната маска на режима на разпръскване на ръчно

2.: - Стартиране на разпространяването

3.: и - Настройване на налягането на пръскане на 3 bar.

4.: Събиране на водата от няколко дюзи с мерителна чаша в продължение на една минута.

5.: Изчисляване на средното количество разпръскване.

6.: - Спиране на разпръскването.

7.: - Активиране на автоматичен режим.

8.: Преминете към маска „Калибриране“:
> >

9.: В реда „Дюза“ - изберете дюза за калибрирането. Стандартните дюзи са посочени с цвета им.

10.: В полето под реда „Нова референтна точка:“ въведете изчисленото средно количество в l/min.

11.: При неопределени дюзи трябва да въведете и минималната мощност на дюзата под параметър „Втора рефер. точка“. За целта трябва да повторите процедурата при различно налягане.

⇨: Калибрирали сте избраната дюза.
